Anschlussverschraubungen

Pressverschraubung System SANHA und NIROSAN

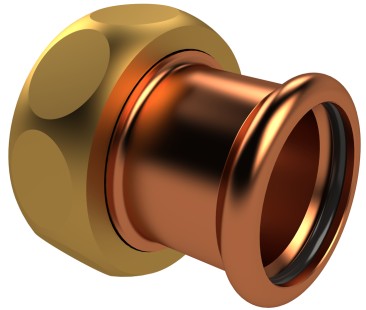

Figur 476 35

  • aus Siliziumbronze oder Rotguss
  • mit Überwurfmutter für flachdichtendes Anschlussgewinde inkl. EPDM-Dichtung
  • Pressanschluss für SANHA und NiroSan
Downloads
/media/crossbase/fot_pro_per_47635_sall_ainfs_v2_lj_366x382.jpg
/media/crossbase/zei_pro_sch_47635_sall_ainfs_v1_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • aus Siliziumbronze oder Rotguss
  • mit Überwurfmutter für flachdichtendes Anschlussgewinde inkl. EPDM-Dichtung
  • Pressanschluss für SANHA und NiroSan

Normen & Zulassungen

  • nach UBA BWGL Metalle
  • DIN EN 1213

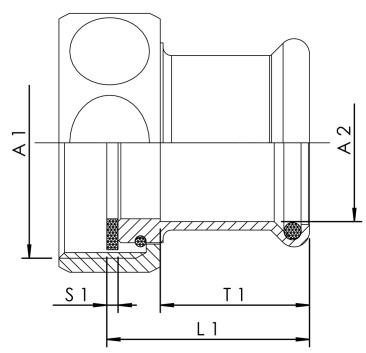

Bestellnr. DN A1 A2
 (mm)		 L1
(mm)		 S1
(mm)		 T1
(mm)		 Gewicht
(kg)
4763501500 15 G 3/4 15 26 2 18 0,06
4763501800 15 G 3/4 18 28 2 20 0,08
4763502000 20 G 1 22 33 2 24 0,10
4763502500 25 G 1 1/4 28 36 2 26,5 0,15
4763503200 32 G 1 1/2 35 41 2 32 0,18
4763504000 40 G 1 3/4 42 48 2 37,5 0,27
4763505000 50 G 2 3/8 54 54 2 42,5 0,43

CAD Modelle

Bestellnr. DN CAD Modell
4763501500 15 3D Daten anzeigen
4763501800 15 3D Daten anzeigen
4763502000 20 3D Daten anzeigen
4763502500 25 3D Daten anzeigen
4763503200 32 3D Daten anzeigen
4763504000 40 3D Daten anzeigen
4763505000 50 3D Daten anzeigen

Downloads

Datenblatt
Dateityp
Produktdatenblatt
pdf
Prospekte
Dateityp
Gebäudetechnik Armaturen und Systeme
pdf (15,76 MB)
Technische Informationen
Dateityp
Ersatzteilhandbuch 2024
pdf (4,88 MB)
