- Druckstufe PN 16
- max. Betriebstemperatur 110 °C
NIRO Freistrom-Absperrventil, ohne Entleerung, AG
Figur 073 0G
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Außengewinde für flachdichtende Verschraubungen
- ohne Entleerung (keine Entleerung nachrüstbar)
- Spindelgewinde außerhalb des Mediums
- verschleißfester Ventilsitz aus Edelstahl
- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- KIWA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT
Technische Daten

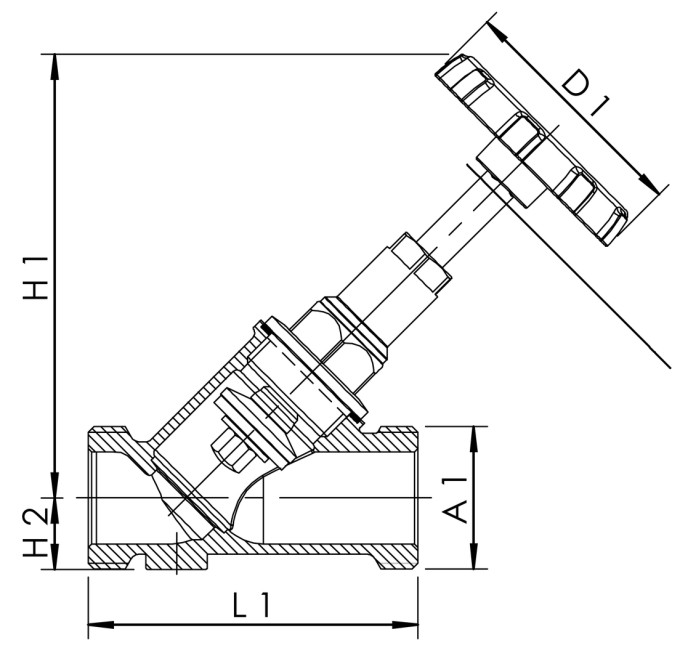

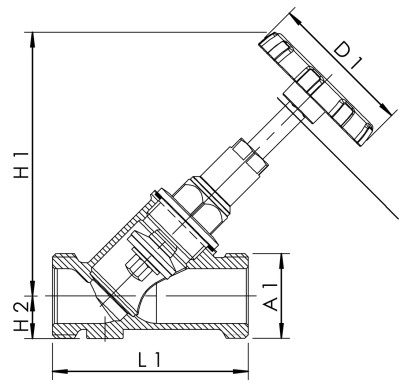

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 0730G01500 | 15 | G 3/4 | 60 | 100 | 17,5 | 70 | 2,3 | 5,9 | 0,39 |
| 0730G02000 | 20 | G 1 | 60 | 100 | 19 | 78,5 | 1,6 | 12,5 | 0,54 |
| 0730G02500 | 25 | G 1 1/4 | 70 | 128 | 21 | 97 | 1,4 | 21,3 | 0,90 |
| 0730G03200 | 32 | G 1 1/2 | 70 | 145 | 24 | 110 | 1,1 | 38,7 | 1,16 |
| 0730G04000 | 40 | G 1 3/4 | 70 | 153 | 28 | 130 | 1,8 | 47,2 | 1,71 |
| 0730G05000 | 50 | G 2 3/8 | 90 | 195 | 33 | 145 | 1,4 | 84,8 | 2,59 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 0730G01500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730G02000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730G02500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730G03200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730G04000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730G05000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
