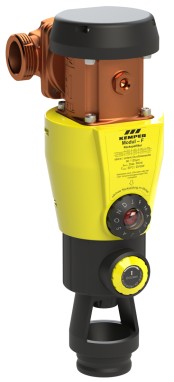

Filter, Figur 712 0G

mechanisch wirkender, manueller Rückspülfilter
Innenteile aus Rotguss, Edelstahl und Kunststoff
automatische differenzdruckgesteuerter Anzeige bei Verschmutzung des Filters
lichtundurchlässige Filtertasse zum Schutz vor Veralgung
mit Anschlussflansch und hochwertiger Bedieneinheit aus Rotguss für den Rückspül- und Ablassvorgang
nachrüstbar mit optionaler Druckminderer-Kartusche DM
erweiterbar mit Druckminderer-Kartusche zu Modul DMF
Außengewinde für flachdichtende Verschraubungen

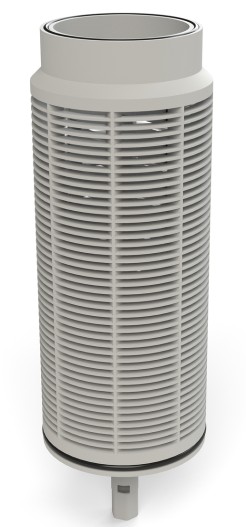

Filtereinsatz komplett austauschbar
drehbare Ablaufvorrichtung nach DIN EN 1717
totraumfrei
Einbaulage waagerecht und senkrecht, Ablaufventil unten
Monatswartungsanzeige zur Einhaltung der Rückspülintervalle
inkl. Sechskantschlüssel
inkl. Rotguss Basis-Modul
die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten

DVGW-Zulassung
nach UBA KTW BWGL
nach UBA BWGL Metalle
bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
DIN EN 1213 / DIN EN 13443 / Bestellnr. 7120G13200 abweichend zur DIN EN 13443-1

Technische Daten

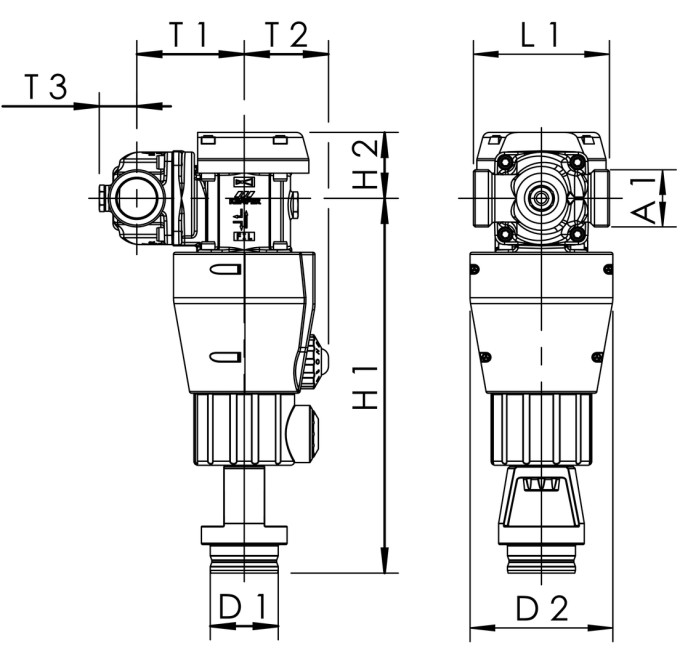

Bestellnr.	DN	A1	D1 (mm)	D2 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	T1 (mm)	T2 (mm)	T3 (mm)	Durchfluss bei Δp 0,02 MPa	Durchfluss bei Δp 0,05 MPa	kg
***	15	G 3/4	50	105	276	48	90	79	62	21	2,4	4,1	3,51
***	20	G 1	50	105	276	48	90	79	62	24	2,9	4,8	3,54
***	25	G 1 1/4	50	105	276	48	100	79	62	28	3,1	5,1	3,59
***	32	G 1 1/2	50	105	276	48	105	79	62	28	3,1	5,1	3,63
7120G03200	32	G 1 1/2	50	145	384	87	105	94	62	30	7,9	12,3	6,62
7120G04000	40	G 1 3/4	50	145	384	87	130	94	62	34	8,8	14,0	6,95
7120G05000	50	G 2 3/8	50	145	384	87	140	94	62	39	9,4	15,4	7,37
