- Druckstufe PN 16
- max. Betriebstemperatur 30 °C
- min. Vordruck 0,2 MPa
- min. Ausgangsdruck 0,15 MPa
- max. Ausgangsdruck 0,60 MPa
- werksseitige Voreinstellung 0,4 MPa
- untere Durchlassweite 90 µm
- obere Durchlassweite 125 µm
Druckminderer-Filter-Kombination
Figur 713 0G
- mechanisch wirkender, manueller Rückspülfilter
- Druckregler mit druckentlastetem Einsitzventil und Vordruckentlastung
- Innenteile aus Rotguss, Edelstahl und Kunststoff
Produktmerkmale
- mechanisch wirkender, manueller Rückspülfilter
- Druckregler mit druckentlastetem Einsitzventil und Vordruckentlastung
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- automatische differenzdruckgesteuerter Anzeige bei Verschmutzung des Filters
- lichtundurchlässige Filtertasse zum Schutz vor Veralgung
- mit Anschlussflansch und hochwertiger Bedieneinheit aus Rotguss für den Rückspül- und Ablassvorgang
- Ventilgehäuse des Druckminderers aus transparentem Kunststoff
- Ausgangsdruck individuell an arretierbarem Kunststoffeinstellrad mit Anzeigeskala einstellbar
- Druckminderer komplett wartungsfähig
- integrierter eingangsseitiger Edelstahl-Schmutzfänger
- Außengewinde für flachdichtende Verschraubungen
- Filtereinsatz komplett austauschbar
- drehbare Ablaufvorrichtung nach DIN EN 1717
- totraumfrei
- Einbaulage waagerecht und senkrecht, Ablaufventil unten
- Monatswartungsanzeige zur Einhaltung der Rückspülintervalle
- inkl. Manometer für Hinterdruck
- inkl. Sechskantschlüssel
- inkl. Rotguss Basis-Modul
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213 / DIN EN 13443 / DIN EN 1567
Technische Daten

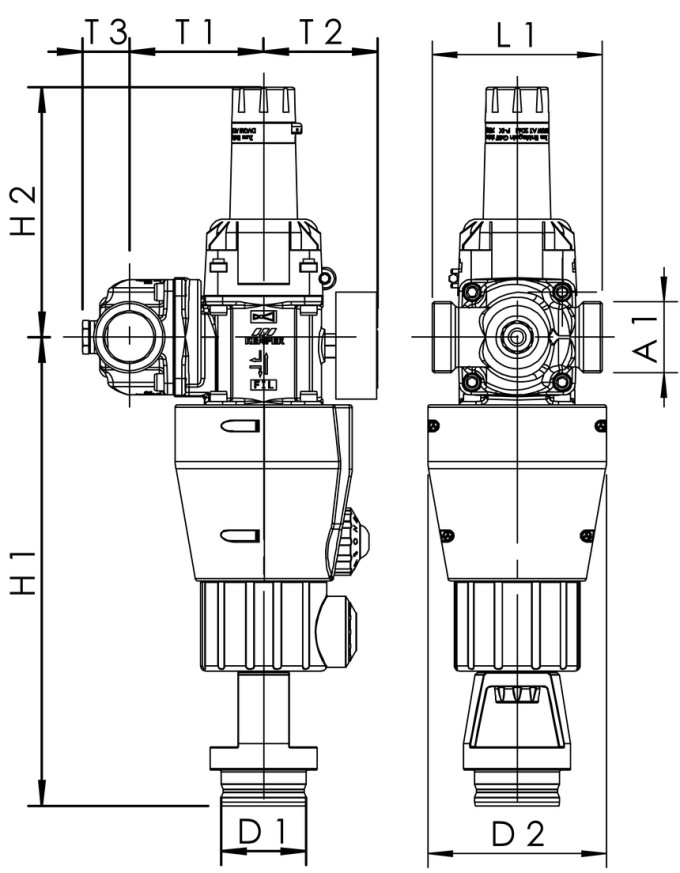

| Bestellnr. | DN | A1 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
Durchfluss bei Δp 0,11 MPa |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7130G01500 | 15 | G 3/4 | 50 | 105 | 276 | 146 | 90 | 79 | 67 | 21 | 1,3 | 3,79 |
| 7130G02000 | 20 | G 1 | 50 | 105 | 276 | 146 | 90 | 79 | 67 | 24 | 2,27 | 3,82 |
| 7130G02500 | 25 | G 1 1/4 | 50 | 105 | 276 | 146 | 100 | 79 | 67 | 28 | 3,6 | 3,87 |
| 7130G03200 | 32 | G 1 1/2 | 50 | 145 | 384 | 234 | 105 | 94 | 76 | 30 | 5,8 | 7,45 |
| 7130G04000 | 40 | G 1 3/4 | 50 | 145 | 384 | 234 | 130 | 94 | 76 | 34 | 9,1 | 7,78 |
| 7130G05000 | 50 | G 2 3/8 | 50 | 145 | 384 | 234 | 140 | 94 | 76 | 39 | 14,0 | 8,20 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 7130G01500 | 15 | 3D Daten anzeigen |
| 7130G02000 | 20 | 3D Daten anzeigen |
| 7130G02500 | 25 | 3D Daten anzeigen |
| 7130G03200 | 32 | 3D Daten anzeigen |
| 7130G04000 | 40 | 3D Daten anzeigen |
| 7130G05000 | 50 | 3D Daten anzeigen |
