- Druckstufe PN 16
- max. Betriebstemperatur 110 °C
ECO Freistrom-Absperrventil, mit Entleerstopfen, AG
Figur 170 2G
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Rotguss
- Außengewinde für flachdichtende Verschraubungen
- mit Entleerstopfen
- mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
- mit grünem Handrad
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

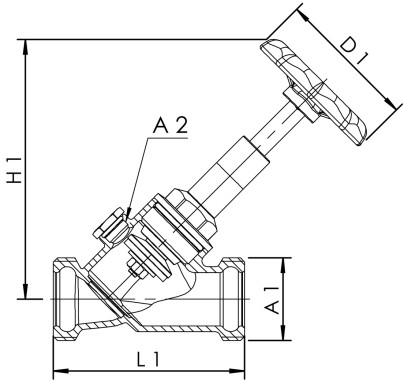

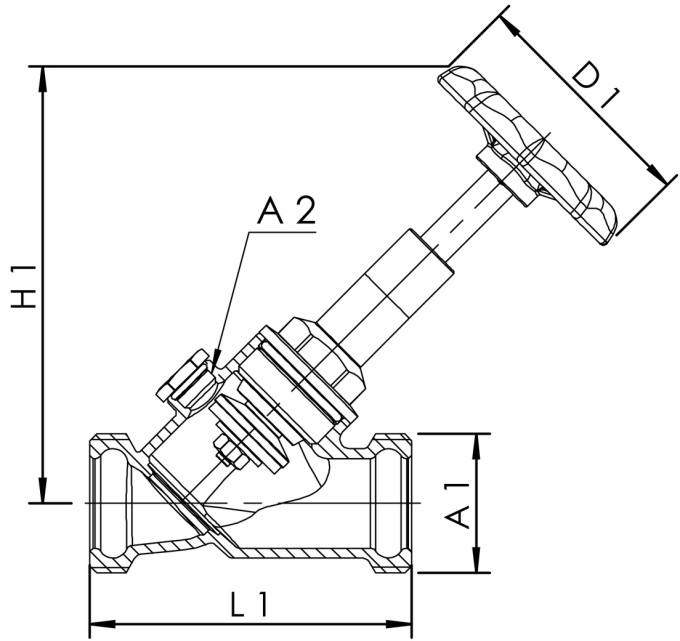

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 1702G01500 | 15 | G 3/4 | G 1/4 | 60 | 98 | 70 | 1,3 | 5,9 | 0,31 |
| 1702G02000 | 20 | G 1 | G 1/4 | 60 | 104 | 78,5 | 1,6 | 12,5 | 0,45 |
| 1702G02500 | 25 | G 1 1/4 | G 1/4 | 70 | 132 | 97 | 1,4 | 21,3 | 0,77 |
| 1702G03200 | 32 | G 1 1/2 | G 1/4 | 70 | 161 | 110 | 1,1 | 38,7 | 1,11 |
| 1702G04000 | 40 | G 1 3/4 | G 1/4 | 70 | 164 | 130 | 1,5 | 47,2 | 1,53 |
| 1702G05000 | 50 | G 2 3/8 | G 1/4 | 90 | 213 | 145 | 1,4 | 84,8 | 2,26 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1702G01500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1702G02000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1702G02500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1702G03200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1702G04000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1702G05000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
