- Druckstufe PN 10
- max. Betriebstemperatur 60 °C
- kurzfristige Spitzentemperatur 65 °C
Rohrtrenner CA
Figur 362 2G
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 3 nach DIN 1988-100
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- integrierter eingangsseitiger Edelstahl-Schmutzfänger
Produktmerkmale
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 3 nach DIN 1988-100
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- integrierter eingangsseitiger Edelstahl-Schmutzfänger
- wartungsfreie Sicherungskartusche mit positivem Druckgefälle
- mit nicht kontrollierbarer Mitteldruckkammer
- Außengewinde für flachdichtende Verschraubungen

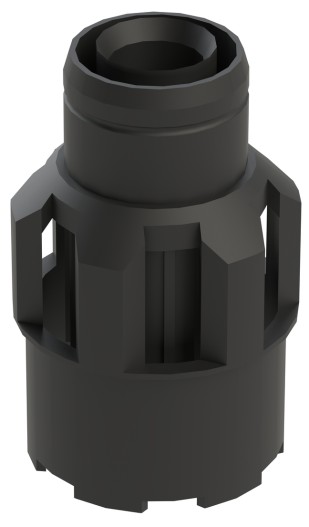

- Ablaufanschluss aus Kunststoff/Rotguss nach DIN EN 1717
- eingangs- und ausgangsseitiger Rückflussverhinderer
- totraumfrei
- Einbaulage waagerecht, Ablaufventil unten
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- KIWA-Zulassung
- BELGAQUA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 14367 / DIN EN 1717
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

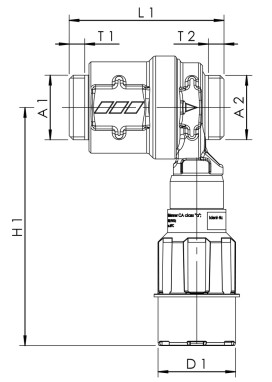

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
T2 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 3622G01500 | 15 | G 3/4 | G 3/4 | 40 | 122,5 | 79,7 | 8 | 8 | 40 | 0,65 |
| 3622G02000 | 20 | G 1 | G 1 | 40 | 122,5 | 79,7 | 8 | 8 | 40 | 0,66 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 3622G01500 | 15 | 3D Daten anzeigen |
| 3622G02000 | 20 | 3D Daten anzeigen |
Planungsdaten
