- Druckstufe PN 16
- max. Betriebstemperatur 90 °C

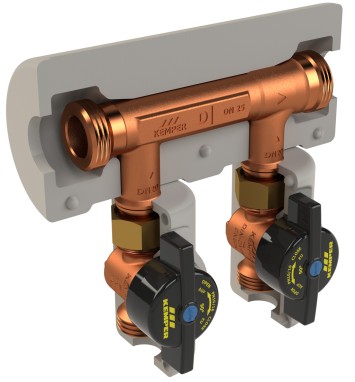

KHS Venturi-Strömungsteiler-Gruppe -dynamisch-, zur AP-Montage, Durchgang AG
Figur 650 02
- verhindert Stagnation in Ringleitungsinstallationen durch Zwangsdurchströmung bei nachgeschalteten Entnahmen, einsetzbar in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH)
- Strömungsteiler nach dem Venturi-Prinzip, einschließlich dynamischer Kartusche, mit Nasszellenzu- und Nasszellenrückleitung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- verhindert Stagnation in Ringleitungsinstallationen durch Zwangsdurchströmung bei nachgeschalteten Entnahmen, einsetzbar in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH)
- Strömungsteiler nach dem Venturi-Prinzip, einschließlich dynamischer Kartusche, mit Nasszellenzu- und Nasszellenrückleitung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Strömungsteiler-Durchgang mit Außengewinde für flachdichtende Verschraubungen
- Nasszellenzuleitung mit Überwurfmutter
- Nasszellenrückleitung mit Überwurfmutter
- wartungsfrei
- totraumfrei
- inkl. VAV Vollstrom-Absperrventile mit Außengewinde, Figur 386 0G
- wartungsfreie EPDM-Spindelabdichtung
- herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM-Dichtungskörper und Rotguss-Schließkörper
- inkl. Dämmschale aus geschlossenzelligem geschäumten Polyethylen
Normen & Zulassungen
- Ventil(e) mit DVGW-Zulassung
- WRAS-Zulassung
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- Dämmschalen Baustoffklasse B1 nach DIN 4102
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

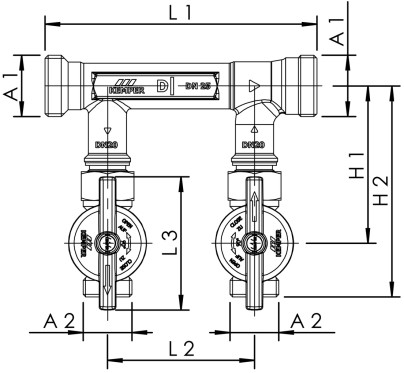

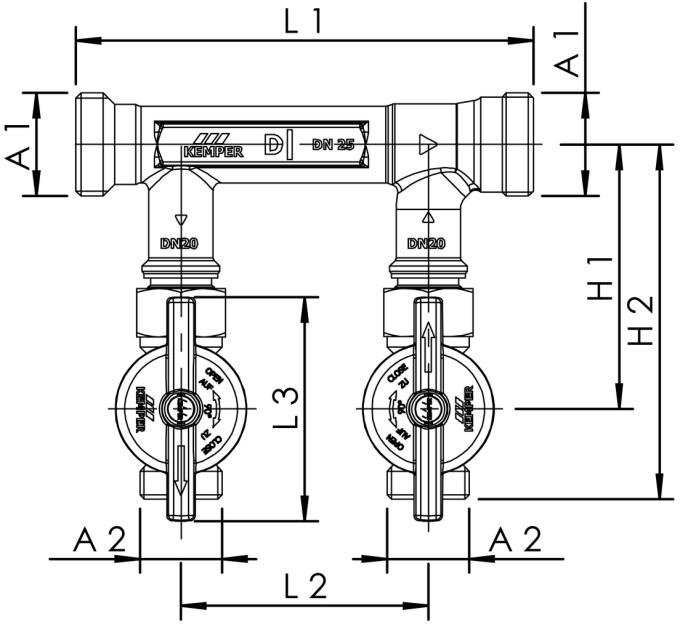

| Bestellnr. | Durchgang DN |
Abgänge DN |
VAV DN |
A1 | A2 | H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6500201500 | 15 | 15 | 15 | G 3/4 | G 3/4 | 84,5 | 118,5 | 185 | 100 | 90 | 1,60 |
| 6500202000 | 20 | 20 | 20 | G 1 | G 1 | 97 | 133,5 | 185 | 100 | 90 | 1,92 |
| 6500202500 | 25 | 20 | 20 | G 1 1/4 | G 1 | 107 | 143,5 | 185 | 100 | 90 | 2,11 |
| 6500203200 | 32 | 20 | 20 | G 1 1/2 | G 1 | 112 | 148,5 | 195 | 100 | 90 | 2,34 |
| 6500204000 | 40 | 25 | 25 | G 1 3/4 | G 1 1/4 | 124,5 | 168,5 | 206 | 100 | 90 | 3,46 |
| 6500205000 | 50 | 25 | 25 | G 2 3/8 | G 1 1/4 | 134,5 | 178,5 | 219 | 100 | 90 | 4,06 |
