- Druckstufe PN 25
- max. Betriebstemperatur 85 °C
- min. Ausgangsdruck 0,15 MPa
- max. Ausgangsdruck 0,7 MPa
- werksseitige Voreinstellung 0,3 MPa

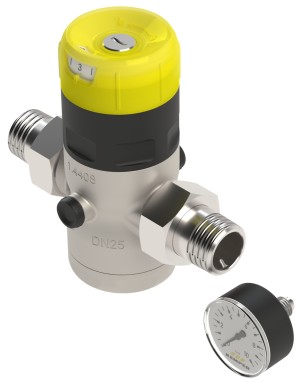

NIRO Druckminderer, PN 25
Figur 018 08
- mediumberührte Metallteile aus Edelstahl
- Innenteile aus Edelstahl und Kunststoff
- Schutz der Anlage bei einfacher Reinigung
Produktmerkmale
- mediumberührte Metallteile aus Edelstahl
- Innenteile aus Edelstahl und Kunststoff
- Schutz der Anlage bei einfacher Reinigung

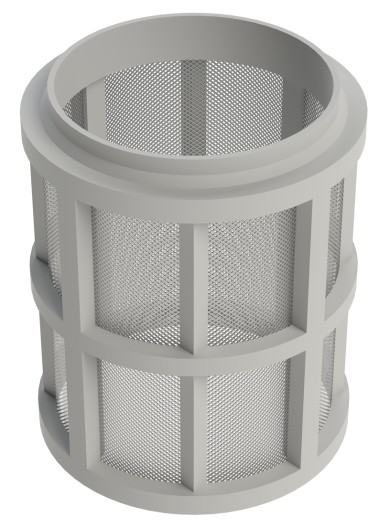

- integrierter eingangsseitiger Edelstahl-Schmutzfänger, Maschenweite 160 µm
- von allen Seiten sichtbare Einstellskala zur Einstellung des Ausgangsdrucks
- Außengewinde für flachdichtende Verschraubungen
- für waagerechten und senkrechten Einbau geeignet

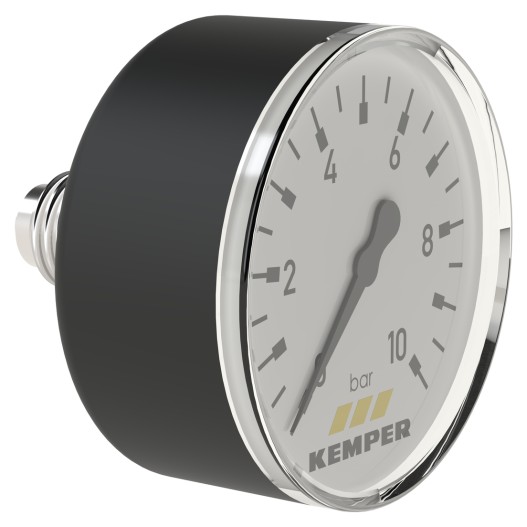

- inkl. Manometer
- inkl. Außengewinde-Verschraubungen aus Edelstahl
- Anschluss für Manometer
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
- die als Zubehör erhältlichen Verschraubungen sind nicht mit den Druckminderer in den Nennweiten DN 40 und DN 50 kompatibel.
Normen & Zulassungen
- DVGW-Zulassung
- WRAS-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 25 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 (DN 32 Klasse 2)
- DIN EN 1567
Technische Daten

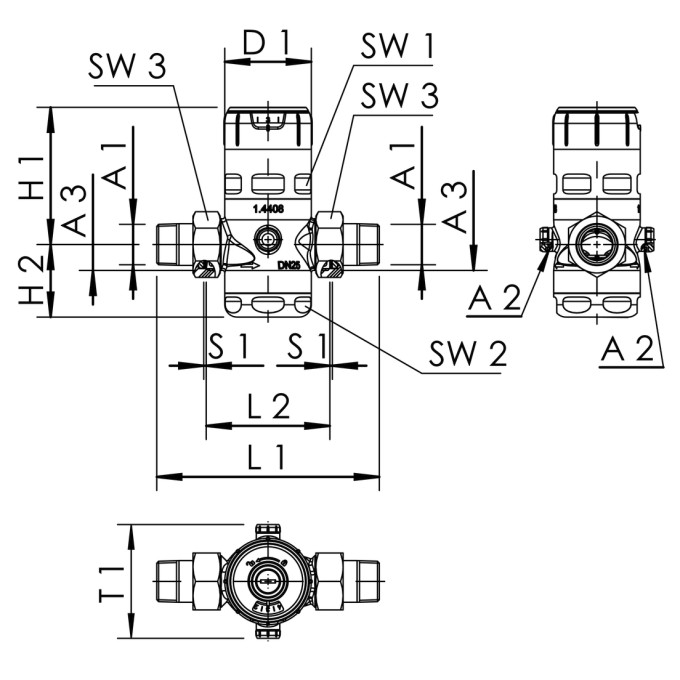

| Bestellnr. | DN | A1 | A2 | A3 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
S1 (mm) |
SW1 (mm) |
SW2 (mm) |
SW3 | T1 (mm) |
kvs (m³/h) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0180801500 | 15 | R 1/2 | G 1/4 | G 3/4 | 52 | 89 | 58 | 142 | 80 | 2 | 46 | 46 | 30 | 74 | 3,4 | 1,00 |
| 0180802000 | 20 | R 3/4 | G 1/4 | G 1 | 52 | 89 | 58 | 158 | 90 | 2 | 46 | 46 | 37 | 74 | 4,4 | 1,13 |
| 0180802500 | 25 | R 1 | G 1/4 | G 1 1/4 | 70 | 89 | 64 | 180 | 100 | 2 | 65 | 65 | 46 | 92 | 9,3 | 2,03 |
| 0180803200 | 32 | R 1 1/4 | G 1/4 | G 1 1/2 | 70 | 111 | 64 | 193 | 105 | 2 | 65 | 65 | 52 | 92 | 10,5 | 2,14 |
| 0180804000 | 40 | R 1 1/2 | G 1/4 | G 2 | 82 | 151 | 94 | 226 | 130 | 2 | 75 | 75 | 65 | 100 | 19,5 | 3,63 |
| 0180805000 | 50 | R 2 | G 1/4 | G 2 1/2 | 82 | 151 | 94 | 254 | 140 | 3 | 75 | 75 | 80 | 100 | 20,5 | 4,36 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 0180801500 | 15 | 3D Daten anzeigen |
| 0180802000 | 20 | 3D Daten anzeigen |
| 0180802500 | 25 | 3D Daten anzeigen |
| 0180803200 | 32 | 3D Daten anzeigen |
| 0180804000 | 40 | 3D Daten anzeigen |
| 0180805000 | 50 | 3D Daten anzeigen |
