- Druckstufe PN 16
- max. Betriebstemperatur 65 °C
- kurzfristige Spitzentemperatur 90 °C
- Sicherheitsventil Ansprechdruck 0,6 MPa

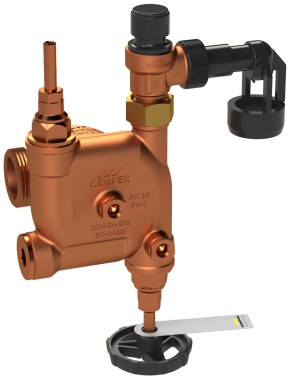

Sicherheitsgruppe Ansprechdruck 0,6 MPa
Figur 714 0G
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- zur Absicherung der Drucküberschreitung an geschlossenen Trinkwassererwärmern (TWE) bis 1.000 l Inhalt und max. 150 KW nach DIN 1988
- mit Sicherheitsventil
Produktmerkmale
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- zur Absicherung der Drucküberschreitung an geschlossenen Trinkwassererwärmern (TWE) bis 1.000 l Inhalt und max. 150 KW nach DIN 1988
- mit Sicherheitsventil
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- mit schwarzem Handrad
- EPDM-Sitzdichtung
- Außengewinde für flachdichtende Verschraubungen
- mit Prüfeinrichtung
- Teleskop-Ablaufleitung nach DIN EN 1717 zum Trichter
- kontrollierbare RV-Patrone als Kunststoff-Strömungskörper
- für waagerechten und senkrechten Einbau geeignet
- Anschluss für optional erhältliches Manometer
- mit Offenstellungsanzeige
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- DIN EN 1213 / DIN EN 1488
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten
| Bestellnr. | DN | A1 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
∆ pÖff. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7140G02000 | 20 | G 1 | 60 | 40 | 270 | 135 | 88 | 151,5 | 90 | 158 | 45 | 57,5 | 35 | 51,5 | 27 | 20,6 | 10 | 4,5 | 2,10 |
| 7140G02500 | 25 | G 1 1/4 | 60 | 40 | 270 | 135 | 88 | 151,5 | 100 | 163 | 50 | 57,5 | 35 | 51,5 | 27 | 27,5 | 10 | 4,5 | 2,84 |
| 7140G03200 | 32 | G 1 1/2 | 60 | 40 | 270 | 135 | 88 | 151,5 | 105 | 165,5 | 52,5 | 57,5 | 35 | 51,5 | 27 | 27,5 | 10 | 4,5 | 2,88 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 7140G02000 | 20 | 3D Daten anzeigen |
| 7140G02500 | 25 | 3D Daten anzeigen |
| 7140G03200 | 32 | 3D Daten anzeigen |
