- Druckstufe PN 16
- max. Betriebstemperatur 30 °C
- min. Ausgangsdruck 0,15 MPa
- max. Ausgangsdruck 0,60 MPa
- werksseitige Voreinstellung 0,4 MPa

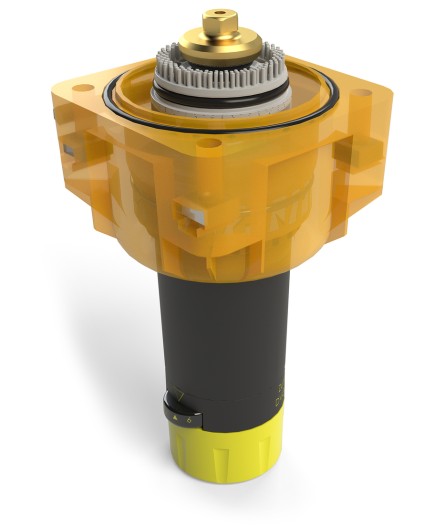

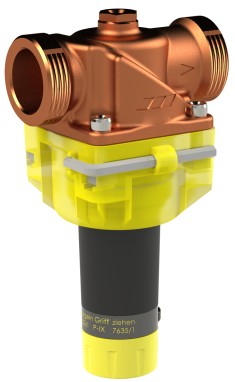

Druckminderer
Figur 710 0G
- Druckregler mit druckentlastetem Einsitzventil und Vordruckentlastung
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- komplett wartungsfähig
Produktmerkmale
- Druckregler mit druckentlastetem Einsitzventil und Vordruckentlastung
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- komplett wartungsfähig
- Ventilgehäuse des Druckminderers aus transparentem Kunststoff
- Ausgangsdruck individuell an arretierbarem Kunststoffeinstellrad mit Anzeigeskala einstellbar

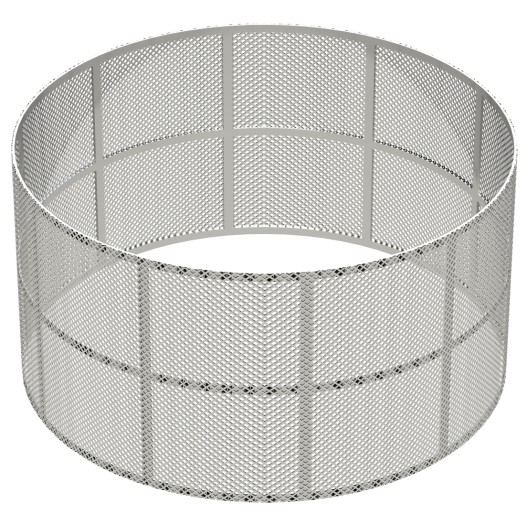

- integrierter eingangsseitiger Edelstahl-Schmutzfänger

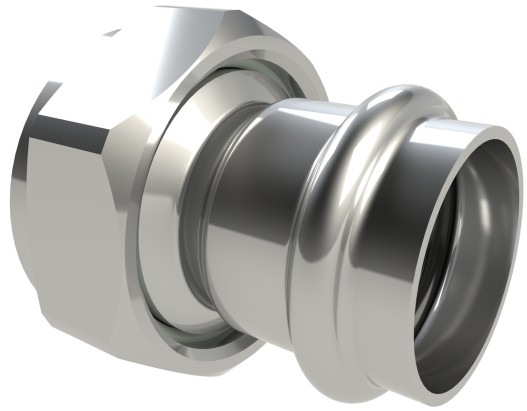

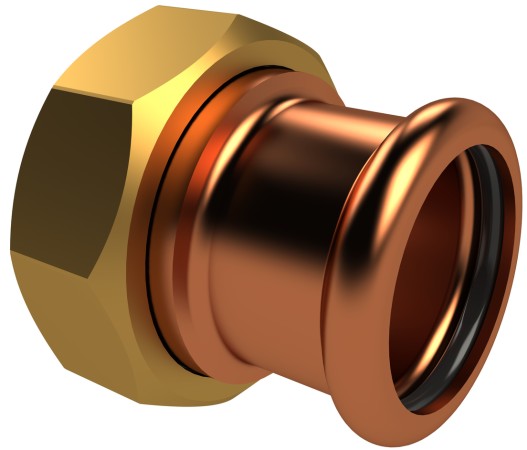

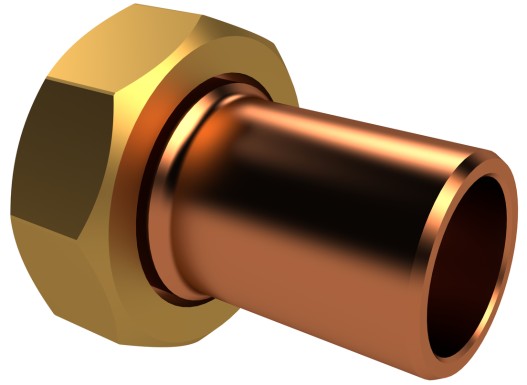

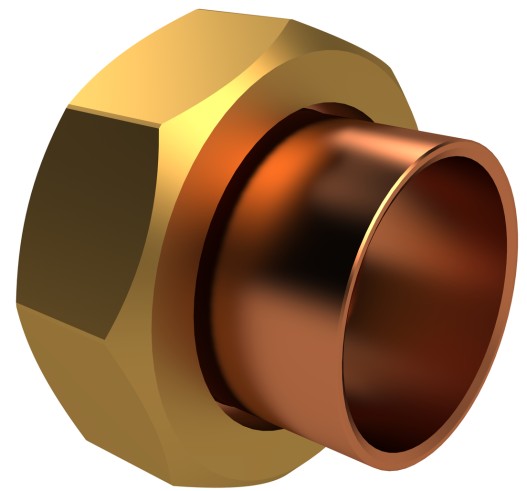

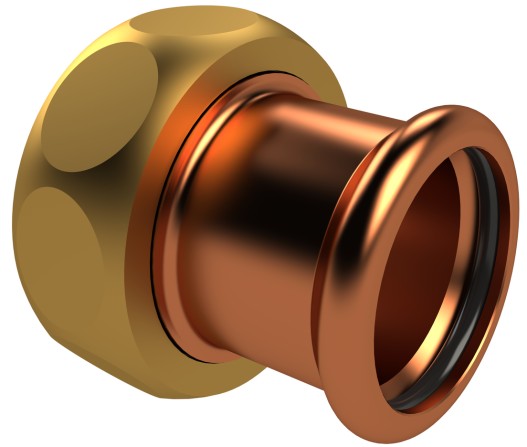

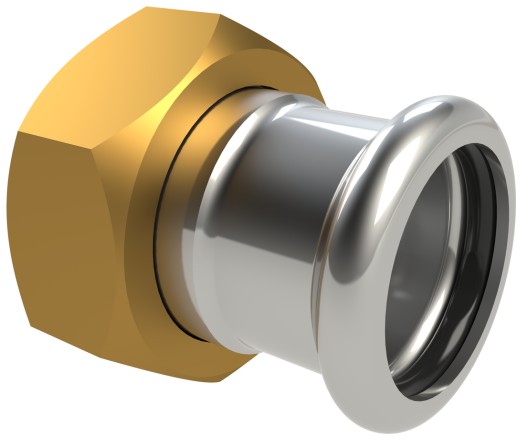

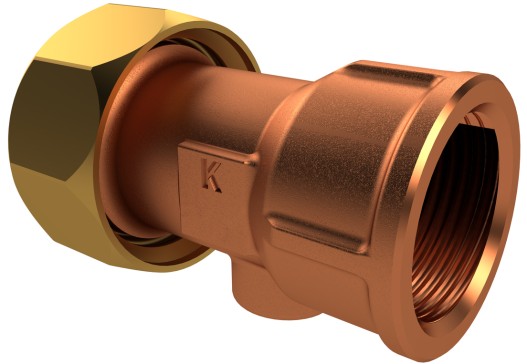

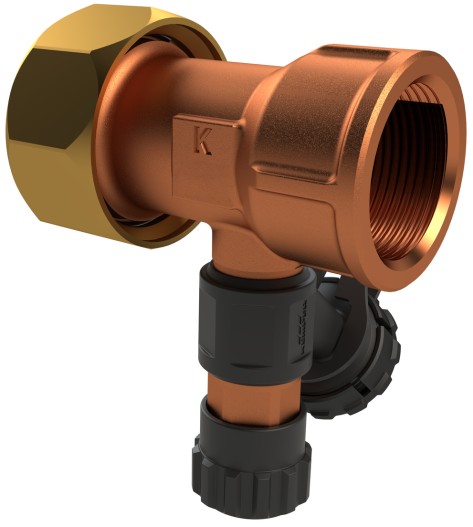

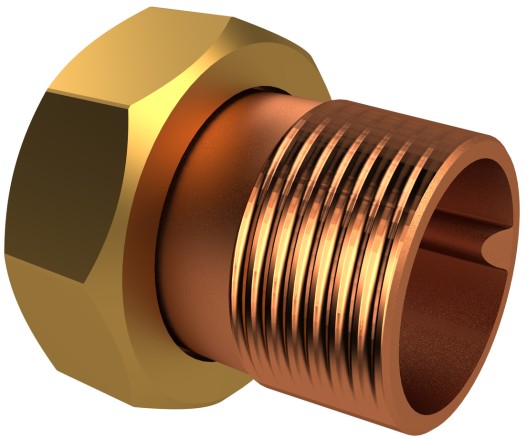

- Außengewinde für flachdichtende Verschraubungen
- für waagerechten und senkrechten Einbau geeignet

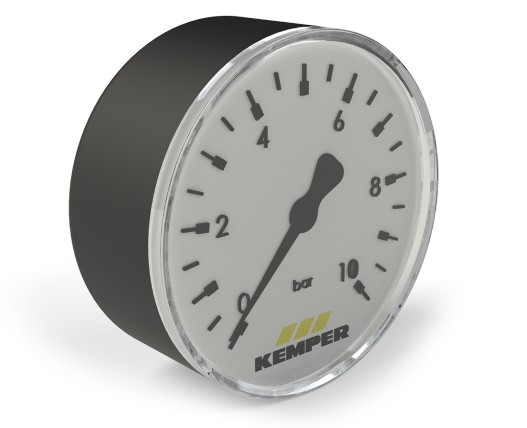

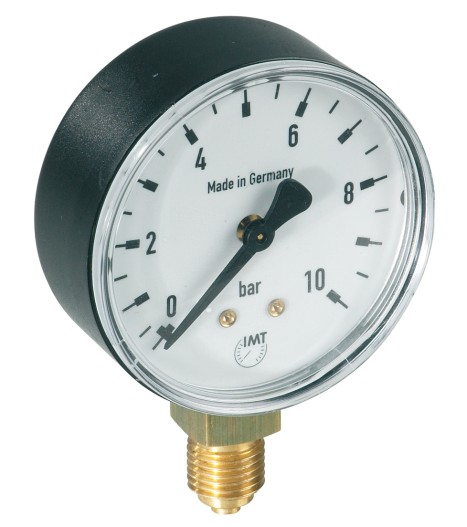

- Anschluss für optional erhältliches Manometer
- inkl. Sechskantschlüssel

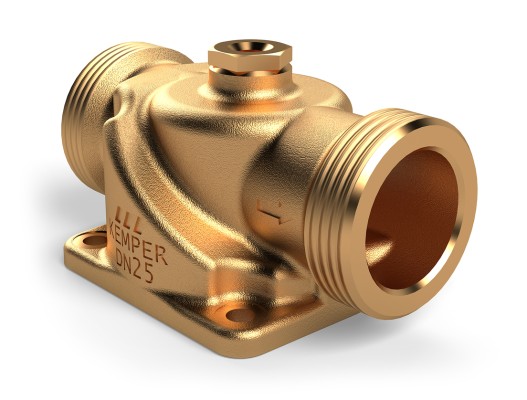

- inkl. Rotguss Basis-Modul
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- WRAS-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213 / DIN EN 1567
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

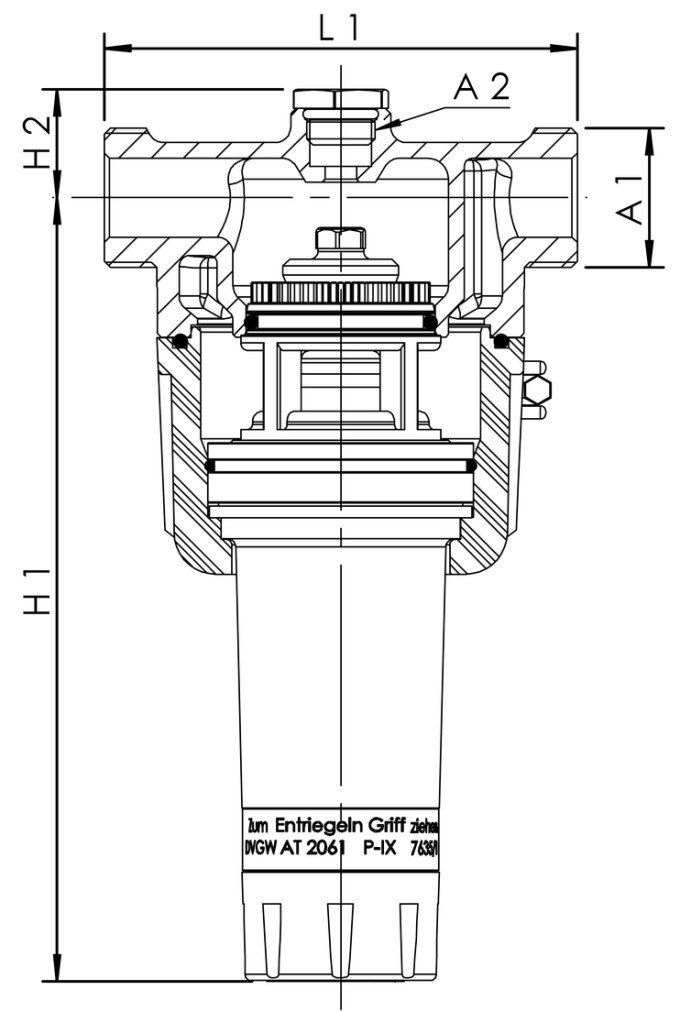

| Bestellnr. | DN | A1 | A2 | H1 (mm) |
H2 (mm) |
L1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|
| 7100G01500 | 15 | G 3/4 | G 1/4 | 150 | 25 | 90 | 3,5 | 0,99 |
| 7100G02000 | 20 | G 1 | G 1/4 | 150 | 25 | 90 | 5,9 | 1,01 |
| 7100G02500 | 25 | G 1 1/4 | G 1/4 | 150 | 25 | 100 | 5,9 | 1,07 |
| 7100G03200 | 32 | G 1 1/2 | G 1/4 | 225 | 38 | 105 | 12,25 | 2,34 |
| 7100G04000 | 40 | G 1 3/4 | G 1/4 | 225 | 38 | 130 | 14,3 | 2,64 |
| 7100G05000 | 50 | G 2 3/8 | G 1/4 | 225 | 38 | 140 | 17,25 | 2,89 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 7100G01500 | 15 | 3D Daten anzeigen |
| 7100G02000 | 20 | 3D Daten anzeigen |
| 7100G02500 | 25 | 3D Daten anzeigen |
| 7100G03200 | 32 | 3D Daten anzeigen |
| 7100G04000 | 40 | 3D Daten anzeigen |
| 7100G05000 | 50 | 3D Daten anzeigen |
