- Druckstufe PN 16
- max. Betriebstemperatur 110 °C
WESER Freistrom-Absperrventil, mit Entleerstopfen, AG
Figur 173 2G
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- 10 Jahre Gewährleistung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- 10 Jahre Gewährleistung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Außengewinde für flachdichtende Verschraubungen
- mit Entleerstopfen
- mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
- Spindelgewinde außerhalb des Mediums
- verschleißfester Ventilsitz aus Edelstahl bis DN 50
- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- KIWA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

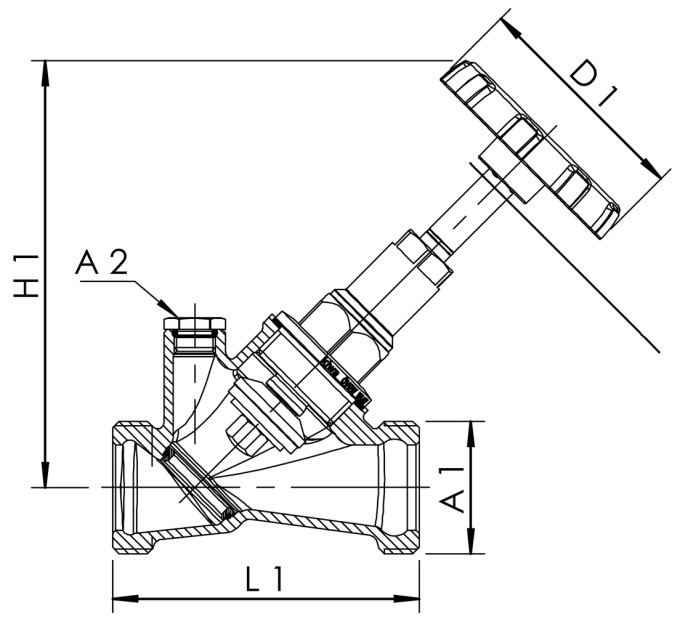

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 1732G01500 | 15 | G 3/4 | G 1/4 | 60 | 100 | 70 | 2,3 | 5,9 | 0,40 |
| 1732G02000 | 20 | G 1 | G 1/4 | 60 | 105 | 78,5 | 1,6 | 12,5 | 0,49 |
| 1732G02500 | 25 | G 1 1/4 | G 1/4 | 70 | 132 | 97 | 1,4 | 21,3 | 0,82 |
| 1732G03200 | 32 | G 1 1/2 | G 1/4 | 70 | 154 | 110 | 1,1 | 38,7 | 1,14 |
| 1732G04000 | 40 | G 1 3/4 | G 1/4 | 70 | 161 | 130 | 1,8 | 47,2 | 1,50 |
| 1732G05000 | 50 | G 2 3/8 | G 1/4 | 90 | 192 | 145 | 1,4 | 84,8 | 2,35 |
| 1732G06500 | 65 | G 3 | G 3/8 | 90 | 255 | 190 | 2,9 | 98 | 4,01 |
| 1732G08000 | 80 | G 3 1/2 | G 3/8 | 90 | 255 | 210 | 3,7 | 132 | 5,28 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1732G01500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G02000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G02500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G03200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G04000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G05000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G06500 | 65 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1732G08000 | 80 | 3D Daten anzeigen | Kennlinie anzeigen |
