- Druckstufe PN 16
- min. Umgebungstemperatur 0 °C
- max. Umgebungstemperatur 50 °C
- Schutzart IP54
- Spannungsversorgung 230 V AC
- Schaltleistung 230 V, 2 A
- potentialfreies Alarmrelais, max. 230 V, 2 A
- Eigenverbrauch 3 W
- Kabelquerschnitt 3 x 0,75 mm²
- Leistungsaufnahme während Stellfahrt 4,5 W / 7 VA
- Leistungsaufnahme während Stillstand 3,5 W
Leckage-Sicherheitssystem mit Federrückzug-Stellantrieb
Figur 620 01
- aktives Überwachungssystem mit Alarmgebung zum Schutz vor Wasserschäden durch sichere Erfassung einer Leckage in wasserführenden Systemen mittels Wasserfühler

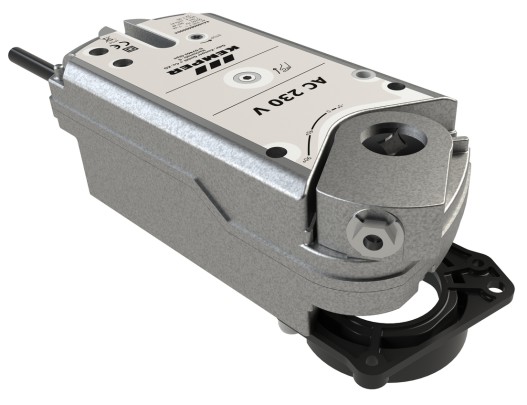

- bestehend aus Steuerungseinheit, Wasserfühler und KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230 V, Figur 686 05
- äußerst druckverlustarm
Produktmerkmale
- aktives Überwachungssystem mit Alarmgebung zum Schutz vor Wasserschäden durch sichere Erfassung einer Leckage in wasserführenden Systemen mittels Wasserfühler
- bestehend aus Steuerungseinheit, Wasserfühler und KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230 V, Figur 686 05
- äußerst druckverlustarm
- langsam schließende Absperreinheit zum Schließen des Trinkwassersystems ohne Druckschlag
- für alle Gebäudearten in Bestand und Neubau
- mit den Funktionsmöglichkeiten: Leckageüberwachung und zeitgesteuerte Absicherung, Leckageüberwachung und zeitgesteuertes Spülen des Trinkwassersystems, Absichern ohne Leckageüberwachung
- Leckage-Steuerung mit integrierter Zeitschaltuhr, zum Anschluss von bis zu zwei Meldelinien mit je max. 25 Wasserfühlern sowie zum Anschluss von max. 10 parallel betriebenen Vollstromabsperrventilen
- akustische und visuelle Alarmmeldung bei Störung (abschaltbar), Alarmquittierung am Gerät möglich
- 16 Speicherplätze zur Ansteuerung des Sicherungs- oder Spülventils
- Display mit Hintergrundbeleuchtung
Normen & Zulassungen
- Ventil(e) mit DVGW-Zulassung
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

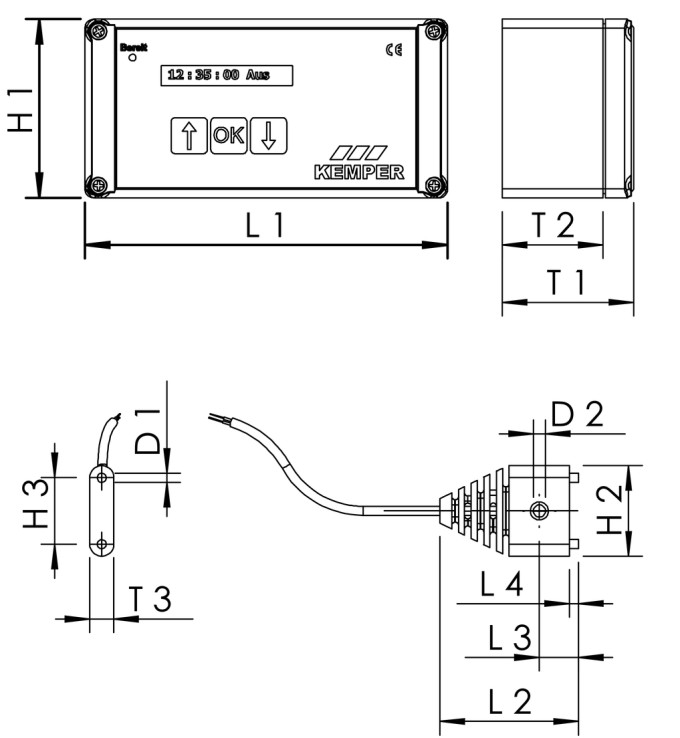

| Bestellnr. | DN | A1 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6200101500 | 15 | G 3/4 | 3 | 4 | 79 | 30 | 22 | 160 | 46 | 13 | 3 | 58 | 44,5 | 8 | 2,77 |
| 6200102000 | 20 | G 1 | 3 | 4 | 79 | 30 | 22 | 160 | 46 | 13 | 3 | 58 | 44,5 | 8 | 2,82 |
| 6200102500 | 25 | G 1 1/4 | 3 | 4 | 79 | 30 | 22 | 160 | 46 | 13 | 3 | 58 | 44,5 | 8 | 2,94 |
| 6200103200 | 32 | G 1 1/2 | 3 | 4 | 79 | 30 | 22 | 160 | 46 | 13 | 3 | 58 | 44,5 | 8 | 3,24 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 6200101500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6200102000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6200102500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6200103200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
