- Druckstufe PN 10
- max. Eingangstemperatur 30 °C
- min. Vordruck 0,15 MPa
- min. Ausgangsdruck 0,1 MPa
- max. Ausgangsdruck 0,4 MPa
- werksseitige Voreinstellung 0,15 MPa

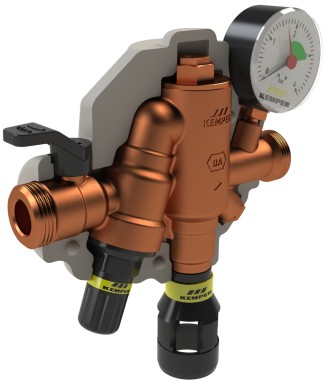

FÜLL-MATIC 4 Heizungsbefüllkombination BA
Figur 365 0G
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- für Heizungswasser mit Inhibitoren
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- für Heizungswasser mit Inhibitoren
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser

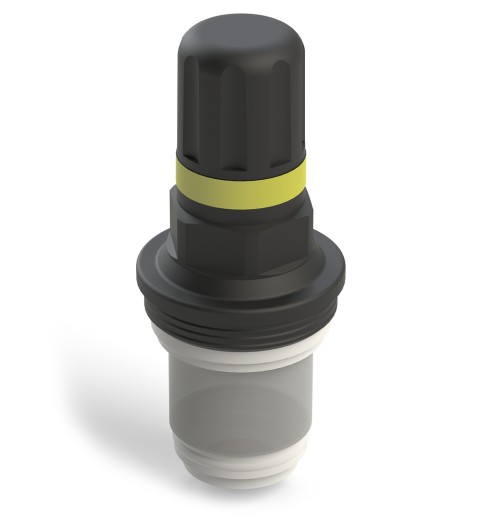

- bestehend aus Absperrung, Druckminderer, Systemtrenner BA und Manometer
- integrierter eingangsseitiger Edelstahl-Schmutzfänger

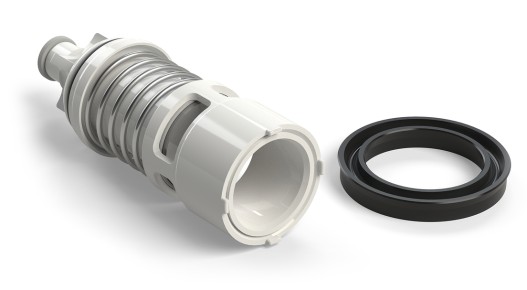

- integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
- mit kontrollierbarer Mitteldruckkammer
- Außengewinde für flachdichtende Verschraubungen
- Ablaufanschluss aus Kunststoff/Rotguss nach DIN EN 1717
- eingangs- und ausgangsseitiger Rückflussverhinderer
- totraumfrei
- Einbaulage waagerecht, Ablaufventil unten

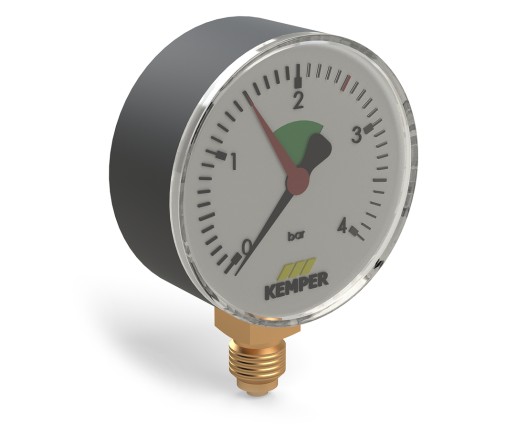

- inkl. Manometer für Hinterdruck

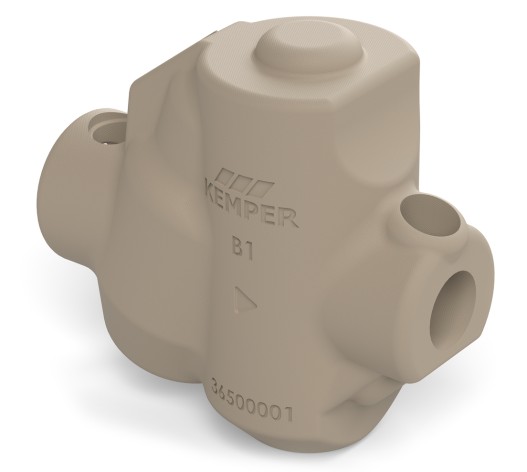

- inkl. Dämmschale(n) mit fester Außenhaut
- zur automatischen Befüllung von geschlossenen Heizungsanlagen
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- BELGAQUA-Zulassung
- nach UBA KTW BWGL
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- Baustoffklasse B1 nach DIN 4102
- DIN EN 1213 / DIN EN 1717
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

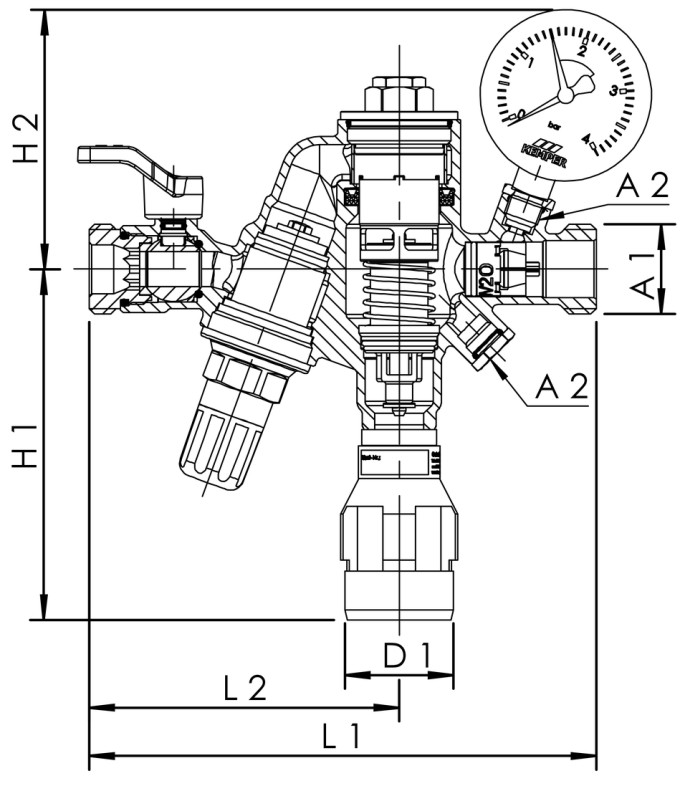

| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 3650G02000 | 20 | G 1 | G 1/4 | 40 | 129 | 95,5 | 186,5 | 114 | 40 | 1,70 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 3650G02000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
