Verschraubungsdichtung aus EPDM
Figur C3100 476 07
- passend für Verschraubungen nach Figur 476
Produktmerkmale
- passend für Verschraubungen nach Figur 476

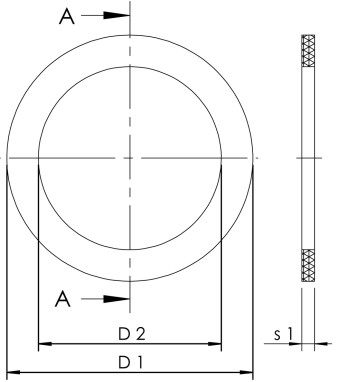

| Bestellnr. | für DN | Außendurchmesser | D1 (mm) |
D2 (mm) |
S1 (mm) |
Innendurchmesser | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| C31004760701500 | 15 | 24 | 24 | 17 | 2 | 17 | 0,00 |
| C31004760702000 | 20 | 30 | 30 | 23 | 2 | 23 | 0,00 |
| C31004760702500 | 25 | 39 | 39 | 29 | 2 | 29 | 0,00 |
| C31004760703200 | 32 | 44,5 | 44,5 | 35 | 2 | 35 | 0,00 |
| C31004760704000 | 40 | 50,5 | 50,5 | 41 | 2 | 41 | 0,00 |
| C31004760705000 | 50 | 66 | 66 | 53 | 3 | 53 | 0,00 |
| C31004760706500 | 65 | 84,7 | 84,7 | 73 | 3 | 73 | 0,01 |
| C31004760708000 | 80 | 97 | 97 | 84 | 3 | 84 | 0,01 |
CAD Modelle
| Bestellnr. | CAD Modell |
|---|---|
| C31004760701500 | 3D Daten anzeigen |
| C31004760702000 | 3D Daten anzeigen |
| C31004760702500 | 3D Daten anzeigen |
| C31004760703200 | 3D Daten anzeigen |
| C31004760704000 | 3D Daten anzeigen |
| C31004760705000 | 3D Daten anzeigen |
| C31004760706500 | 3D Daten anzeigen |
| C31004760708000 | 3D Daten anzeigen |
