- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

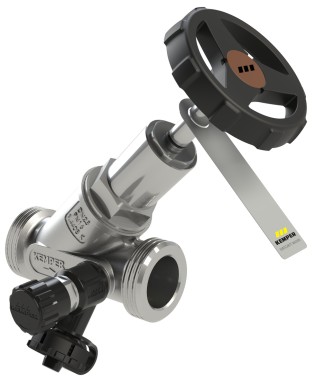

NIRO Freistrom-Kombi-Rückflussverhinderer, mit Entleerventil, AG
Figur 060 1G
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
- Außengewinde für flachdichtende Verschraubungen
- Entleerventil seitlich, mit drehbarem Schlauchanschluss G 3/4 und Kappe
- mit Prüfeinrichtung
- Rückflussverhinderer mit Edelstahl-Schließfeder
- verschleißfester Ventilsitz aus Edelstahl
- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
- für waagerechten und senkrechten Einbau geeignet
Normen & Zulassungen
- nach DVGW-Bestimmungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- gem. DIN EN 13959-Bestimmungen
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT
Technische Daten

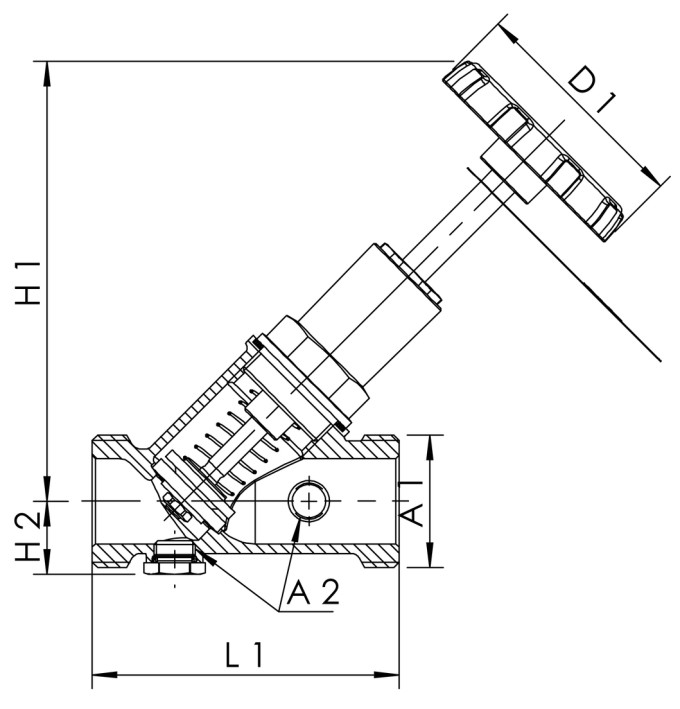

| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
Zeta | ∆ pÖff. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0601G01500 | 15 | G 3/4 | G 1/4 | 60 | 100 | 20,5 | 70 | 4,9 | 120 | 4,03 | 0,52 |
| 0601G02000 | 20 | G 1 | G 1/4 | 60 | 120 | 21 | 78,5 | 3,6 | 110 | 8,3 | 0,66 |
| 0601G02500 | 25 | G 1 1/4 | G 1/4 | 70 | 140 | 23 | 97 | 2,9 | 130 | 14,6 | 1,08 |
| 0601G03200 | 32 | G 1 1/2 | G 1/4 | 70 | 165 | 26 | 110 | 2,6 | 80 | 25,3 | 1,32 |
| 0601G04000 | 40 | G 1 3/4 | G 1/4 | 90 | 190 | 30,5 | 130 | 3,1 | 80 | 35,9 | 1,99 |
| 0601G05000 | 50 | G 2 3/8 | G 1/4 | 90 | 230 | 35 | 145 | 2,3 | 70 | 64,7 | 2,50 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 0601G01500 | 15 | 3D Daten anzeigen |
| 0601G02000 | 20 | 3D Daten anzeigen |
| 0601G02500 | 25 | 3D Daten anzeigen |
| 0601G03200 | 32 | 3D Daten anzeigen |
| 0601G04000 | 40 | 3D Daten anzeigen |
| 0601G05000 | 50 | 3D Daten anzeigen |
