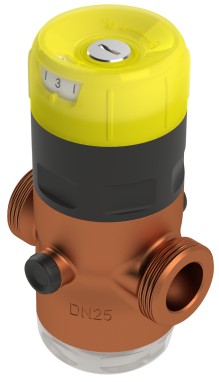

Druckminderer, PN 16

Figur 717 0G

  • Innenteile aus Rotguss, Edelstahl und Kunststoff
  • Schutz der Anlage bei einfacher Reinigung und Verschmutzungserkennung durch Klarsicht-Filtertasse

Produktmerkmale

  • Innenteile aus Rotguss, Edelstahl und Kunststoff
  • Schutz der Anlage bei einfacher Reinigung und Verschmutzungserkennung durch Klarsicht-Filtertasse
  • integrierter eingangsseitiger Edelstahl-Schmutzfänger, Maschenweite 160 µm
  • von allen Seiten sichtbare Einstellskala zur Einstellung des Ausgangsdrucks
  • Außengewinde für flachdichtende Verschraubungen
  • für waagerechten und senkrechten Einbau geeignet
  • Anschluss für optional erhältliches Manometer
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
  • die als Zubehör erhältlichen Verschraubungen sind nicht mit den Druckminderer in den Nennweiten DN 40 und DN 50 kompatibel.

Normen & Zulassungen

  • DVGW-Zulassung
  • WRAS-Zulassung
  • VA-Zulassung
  • nach UBA KTW BWGL
  • nach UBA BWGL Metalle
  • bis DN 25 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 (DN 32 Klasse 2)
  • DIN EN 1567

Technische Daten

  • Druckstufe PN 16
  • max. Betriebstemperatur 40 °C
  • min. Ausgangsdruck 0,15 MPa
  • max. Ausgangsdruck 0,7 MPa
  • werksseitige Voreinstellung 0,3 MPa
/media/crossbase/zei_pro_sch_71x0g02500_sall_ainfs_v1_lj_404xy.jpg

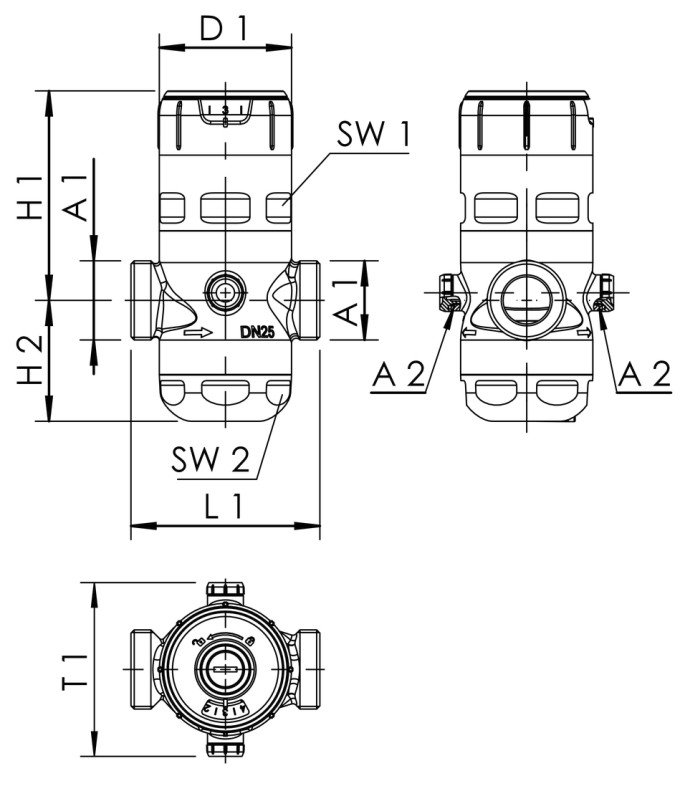

Bestellnr. DN A1 A2 D1
(mm)
H1
(mm)
H2
(mm)
L1
(mm)
SW1
(mm)
SW2
(mm)
T1
(mm)
kvs
(m³/h)
Gewicht
(kg)
7170G01500 15 G 3/4 G 1/4 52 89 58 80 46 46 74 3,4 0,70
7170G02000 20 G 1 G 1/4 52 89 58 90 46 46 74 4,4 0,74
7170G02500 25 G 1 1/4 G 1/4 70 111 64 100 65 65 92 9,3 1,45
7170G03200 32 G 1 1/2 G 1/4 70 111 64 105 65 65 92 10,5 1,48
7170G04000 40 G 2 G 1/4 82 151 94 130 75 75 100 19,5 2,77
7170G05000 50 G 2 1/2 G 1/4 82 151 94 140 75 75 100 20,5 3,14

CAD Modelle

Bestellnr. DN CAD Modell
7170G01500 15 3D Daten anzeigen
7170G02000 20 3D Daten anzeigen
7170G02500 25 3D Daten anzeigen
7170G03200 32 3D Daten anzeigen
7170G04000 40 3D Daten anzeigen
7170G05000 50 3D Daten anzeigen

Downloads

Datenblatt
Dateityp
Produktdatenblatt
pdf
Technische Informationen
Dateityp
Durchflussdiagramme Druckminderer Figur 018 / 717 / 718
pdf (0,2 MB)
