- Druckstufe PN 10
- max. Betriebstemperatur 65 °C
- kurzfristige Spitzentemperatur 90 °C

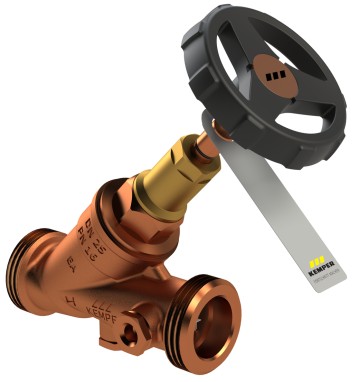

Freistrom-Kombi-Rückflussverhinderer, mit Entleerstopfen, AG
Figur 145 2G
- besonders geeignet für Zirkulationssysteme durch sehr niedrigen Öffnungsdruck
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
Produktmerkmale
- besonders geeignet für Zirkulationssysteme durch sehr niedrigen Öffnungsdruck
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Außengewinde für flachdichtende Verschraubungen
- mit Entleerstopfen
- mit Prüfeinrichtung
- Spindelgewinde außerhalb des Mediums

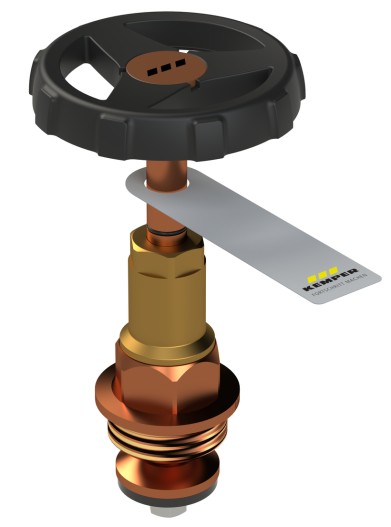

- kontrollierbare RV-Patrone als Kunststoff-Strömungskörper
- verschleißfester Ventilsitz aus Edelstahl
- mit schwarzem Handrad
- totraumfrei
- für waagerechten und senkrechten Einbau geeignet
- mit Absperrfunktion zur Wartung
- mit Offenstellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung
- SVGW-Zulassung
- KIWA-Zulassung
- BELGAQUA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 13959
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

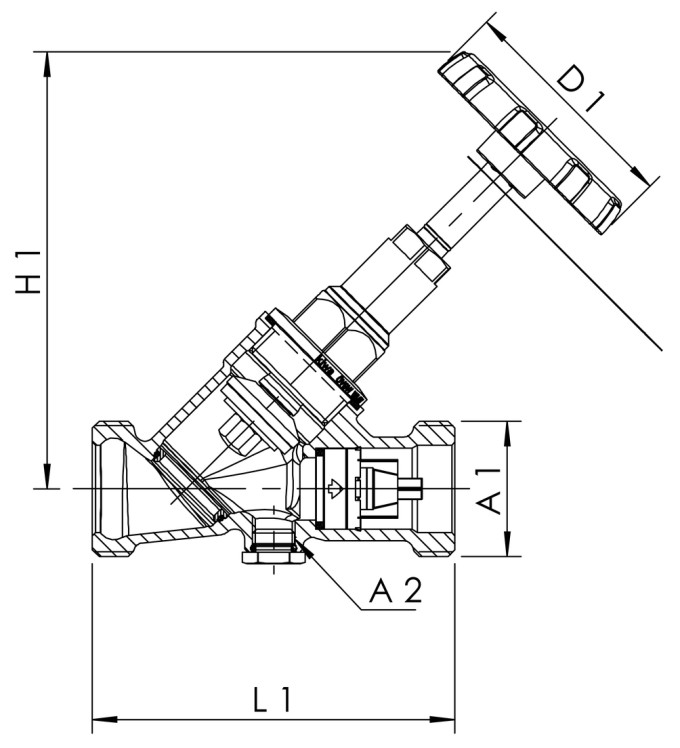

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
Zeta | ∆ pÖff. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 1452G01500 | 15 | G 3/4 | G 1/4 | 60 | 100 | 82 | 5 | 10 | 4 | 0,43 |
| 1452G02000 | 20 | G 1 | G 1/4 | 60 | 105 | 97 | 3,8 | 10 | 8,1 | 0,58 |
| 1452G02500 | 25 | G 1 1/4 | G 1/4 | 70 | 132 | 112 | 3,1 | 10 | 14,1 | 0,92 |
| 1452G03200 | 32 | G 1 1/2 | G 1/4 | 70 | 154 | 131 | 2,8 | 10 | 24,2 | 1,33 |
| 1452G04000 | 40 | G 1 3/4 | G 1/4 | 70 | 161 | 148 | 2,4 | 10 | 41 | 1,65 |
| 1452G05000 | 50 | G 2 3/8 | G 1/4 | 80 | 192 | 174 | 2,7 | 10 | 60,3 | 2,54 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1452G01500 | 15 | 3D Daten anzeigen |
| 1452G02000 | 20 | 3D Daten anzeigen |
| 1452G02500 | 25 | 3D Daten anzeigen |
| 1452G03200 | 32 | 3D Daten anzeigen |
| 1452G04000 | 40 | 3D Daten anzeigen |
| 1452G05000 | 50 | 3D Daten anzeigen |
