- Druckstufe PN 16
- max. Betriebstemperatur 75 °C
- max. Umgebungstemperatur 55 °C
- Schutzart IP54
- Spannungsversorgung 230 V AC
- Laufzeit Stellantrieb 90 s
- Laufzeit bei Spannungsabfall 15 s
- Anschlusskabellänge 1,2 m
- Kabelquerschnitt 2 x 0,75 mm²
- Leistungsaufnahme während Stellfahrt 4,5 W / 7 VA
- Leistungsaufnahme während Stillstand 3,5 W

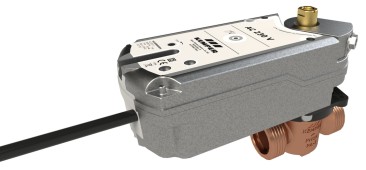

KHS VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230 V
Figur 686 05
- elektrische Absperreinrichtung kombinierbar mit Spülsystem
- äußerst druckverlustarm
- mediumberührte Metallteile aus Edelstahl und Rotguss
Produktmerkmale
- elektrische Absperreinrichtung kombinierbar mit Spülsystem
- äußerst druckverlustarm
- mediumberührte Metallteile aus Edelstahl und Rotguss
- Stellantrieb mit Federrückzug, für Regler mit schaltendem Ausgang, Rückstellung bei Spannungsabfall
- 90° drehbar
- druckschlagfreier Betrieb
- einfache Wartung im eingebauten Zustand
- wartungsfreies Getriebe
- zur Anbindung in bestehende KHS Mini-Systemsteuerung
- mit selbstzentrierendem Achsadapter und festem Flansch zur Montage auf das Ventil
- Außengewinde für flachdichtende Verschraubungen
- herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM Dichtungskörper und Edelstahl-Schließkörper
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- WRAS-Zulassung als Sammelzulassung der Figur 684
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

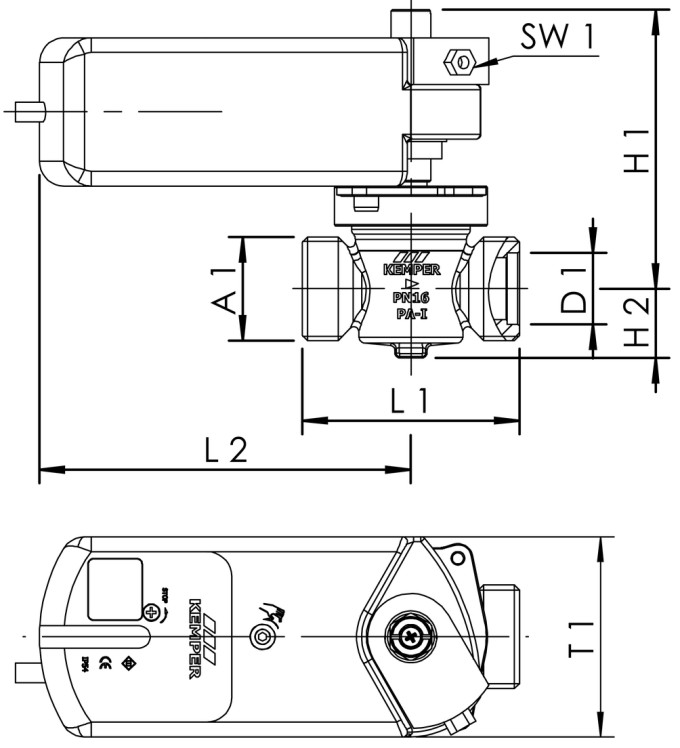

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
SW1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 6860501500 | 15 | G 3/4 | 18 | 110 | 25 | 73 | 150,3 | 10 | 81 | 2,05 |
| 6860502000 | 20 | G 1 | 22,5 | 110 | 25 | 73 | 150,3 | 10 | 81 | 1,58 |
| 6860502500 | 25 | G 1 1/4 | 29 | 112,5 | 28 | 88 | 150,3 | 10 | 81 | 2,51 |
| 6860503200 | 32 | G 1 1/2 | 35 | 115,5 | 31 | 93 | 150,3 | 10 | 81 | 2,54 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 6860501500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6860502000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6860502500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6860503200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
