- Druckstufe PN 25
- max. Betriebstemperatur 85 °C
- min. Ausgangsdruck 0,15 MPa
- max. Ausgangsdruck 0,7 MPa
- werksseitige Voreinstellung 0,3 MPa

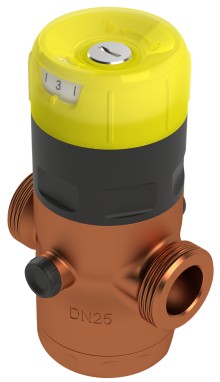

Druckminderer, PN 25
Figur 718 0G
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- Schutz der Anlage bei einfacher Reinigung
Produktmerkmale
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- Schutz der Anlage bei einfacher Reinigung
- integrierter eingangsseitiger Edelstahl-Schmutzfänger, Maschenweite 160 µm
- von allen Seiten sichtbare Einstellskala zur Einstellung des Ausgangsdrucks
- Außengewinde für flachdichtende Verschraubungen
- für waagerechten und senkrechten Einbau geeignet
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Anschluss für optional erhältliches Manometer
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
- die als Zubehör erhältlichen Verschraubungen sind nicht mit den Druckminderer in den Nennweiten DN 40 und DN 50 kompatibel.
Normen & Zulassungen
- DVGW-Zulassung
- WRAS-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 25 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 (DN 32 Klasse 2)
- DIN EN 1567
Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
SW1 (mm) |
SW2 (mm) |
T1 (mm) |
kvs (m³/h) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7180G01500 | 15 | G 3/4 | G 1/4 | 52 | 89 | 58 | 80 | 46 | 46 | 74 | 3,4 | 0,85 |
| 7180G02000 | 20 | G 1 | G 1/4 | 52 | 89 | 58 | 90 | 46 | 46 | 74 | 4,4 | 0,90 |
| 7180G02500 | 25 | G 1 1/4 | G 1/4 | 70 | 111 | 64 | 100 | 65 | 65 | 92 | 9,3 | 1,70 |
| 7180G03200 | 32 | G 1 1/2 | G 1/4 | 70 | 111 | 64 | 105 | 65 | 65 | 92 | 10,5 | 1,74 |
| 7180G04000 | 40 | G 2 | G 1/4 | 82 | 151 | 94 | 130 | 75 | 75 | 100 | 19,5 | 3,17 |
| 7180G05000 | 50 | G 2 1/2 | G 1/4 | 82 | 151 | 94 | 140 | 75 | 75 | 100 | 20,5 | 3,53 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 7180G01500 | 15 | 3D Daten anzeigen |
| 7180G02000 | 20 | 3D Daten anzeigen |
| 7180G02500 | 25 | 3D Daten anzeigen |
| 7180G03200 | 32 | 3D Daten anzeigen |
| 7180G04000 | 40 | 3D Daten anzeigen |
| 7180G05000 | 50 | 3D Daten anzeigen |
