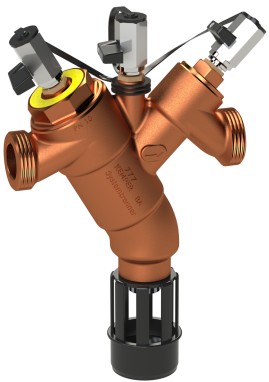

PROTECT Systemtrenner BA, AG

Figur 360 0G

zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
integrierter eingangsseitiger Edelstahl-Schmutzfänger

zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
integrierter eingangsseitiger Edelstahl-Schmutzfänger

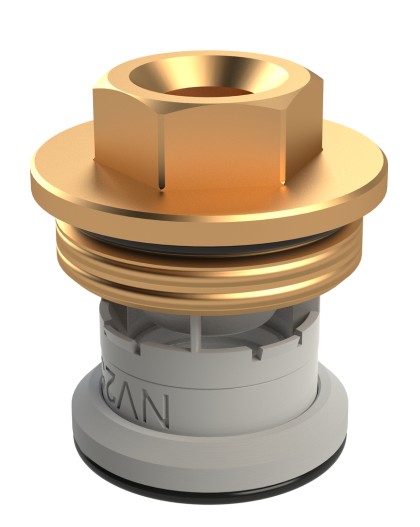

integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
mit kontrollierbarer Mitteldruckkammer
Außengewinde für flachdichtende Verschraubungen
inkl. drei Prüfventile
Ablaufanschluss aus Kunststoff/Rotguss nach DIN EN 1717
eingangs- und ausgangsseitiger Rückflussverhinderer
totraumfrei
Hauptachse horizontal
die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten

DVGW-Zulassung
ÖVGW-Zulassung
SVGW-Zulassung bis DN 40
KIWA-Zulassung
BELGAQUA-Zulassung
VA-Zulassung
nach UBA KTW BWGL
nach UBA BWGL Metalle
bis DN 20 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 (DN 25 und DN 32 Klasse 2)
DIN EN 12729 (DN 50 mit Durchflusswerten nach DVGW W 570) / DIN EN 1717
ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

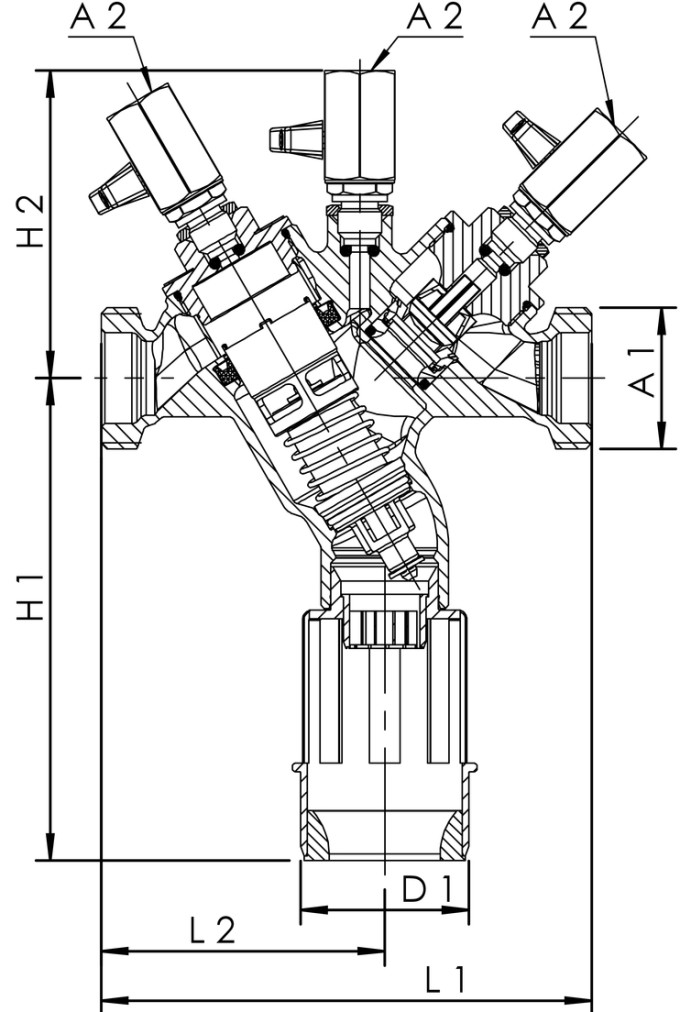

Bestellnr.	DN	A1	A2	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	L2 (mm)	Anschluss- nennweite Abwasser (mm)	kg
3600G01500	15	G 3/4	G 1/4	50	143,5	91,5	135	80	50	1,60
3600G02000	20	G 1	G 1/4	50	143	91,5	140	81,5	50	1,76
3600G02500	25	G 1 1/4	G 1/4	50	172	94,5	168	98,5	50	2,32
3600G03200	32	G 1 1/2	G 1/4	50	163	103,5	180	98,5	50	2,56
3600G04000	40	G 1 3/4	G 1/4	50	179	146	226	139,5	50	5,64
3600G05000	50	G 2 3/8	G 1/4	50	179	146	230	143	50	5,42
