- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

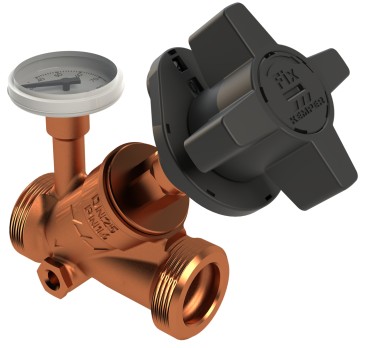

MULTI-FIX-PLUS manuelles Zirkulations-Regulierventil, Entleerstopfen, AG
Figur 150 6G
- zum hydraulischen, fixen Strangabgleich
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- PTFE-Sitzdichtung
Produktmerkmale
- zum hydraulischen, fixen Strangabgleich
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- PTFE-Sitzdichtung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- Außengewinde für flachdichtende Verschraubungen
- mit Entleerstopfen
- inkl. Thermometer
- Aufnahme für Temperaturfühler Pt1000
- totraumfrei
- absperrbar bei gleichbleibender Einstellfixierung
- mit Stellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- KIWA-Zulassung
- nach UBA KTW BWGL
- für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
- nach UBA BWGL Metalle
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

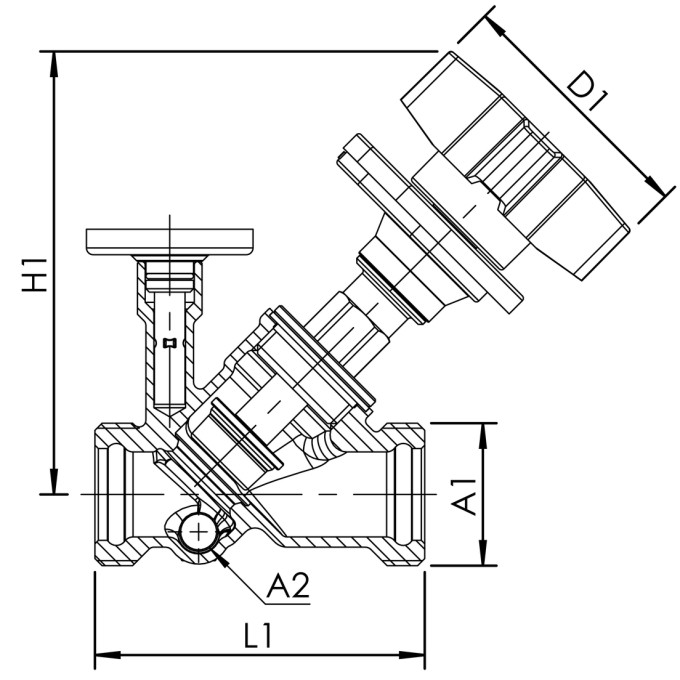

| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|
| 1506G01500 | 15 | G 3/4 | G 1/4 | 75,5 | 116 | 70 | 4,48 | 0,57 |
| 1506G02000 | 20 | G 1 | G 1/4 | 75,5 | 123 | 78,5 | 6,28 | 0,76 |
| 1506G02500 | 25 | G 1 1/4 | G 1/4 | 75,5 | 130 | 97 | 10,81 | 1,02 |
| 1506G03200 | 32 | G 1 1/2 | G 1/4 | 75,5 | 131 | 110 | 15,56 | 1,39 |
| 1506G04000 | 40 | G 1 3/4 | G 1/4 | 75,5 | 138 | 130 | 19,19 | 1,80 |
| 1506G05000 | 50 | G 2 3/8 | G 1/4 | 75,5 | 150 | 145 | 20,72 | 2,64 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1506G01500 | 15 | 3D Daten anzeigen |
| 1506G02000 | 20 | 3D Daten anzeigen |
| 1506G02500 | 25 | 3D Daten anzeigen |
| 1506G03200 | 32 | 3D Daten anzeigen |
| 1506G04000 | 40 | 3D Daten anzeigen |
| 1506G05000 | 50 | 3D Daten anzeigen |
