- Druckstufe PN 16
- max. Betriebstemperatur 90 °C

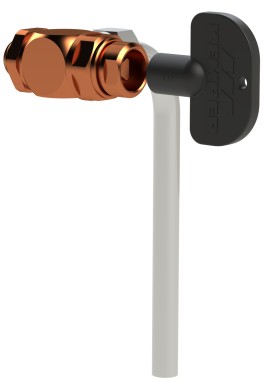

Probenahmeventil aus Rotguss
Figur 187 00
- zur Probenahme von Trinkwasser, Bestimmung mikrobiologischer Parameter nach TrinkwV
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- abflammbarer und drehbarer Edelstahl-Auslaufbogen
Produktmerkmale
- zur Probenahme von Trinkwasser, Bestimmung mikrobiologischer Parameter nach TrinkwV
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- abflammbarer und drehbarer Edelstahl-Auslaufbogen
- Dreikant-Bedienschlüssel gegen unbefugte Wasserentnahme
- Ventilkörper 360° drehbar
- PTFE-Sitzdichtung
- passend für alle Armaturen und Verschraubungen mit Entleerungsbohrung
- absperrbar mit Dreikantschlüssel
- totraumfrei
- für waagerechten und senkrechten Einbau geeignet
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
Technische Daten

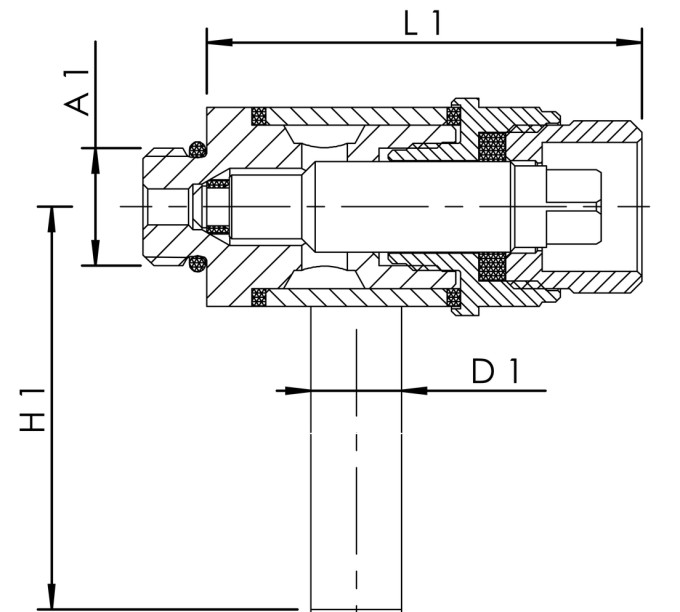

| Bestellnr. | DN | für DN | für DN bei Flanscharmaturen |
A1 | D1 (mm) |
H1 (mm) |
L1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|
| 1870000600 | 8 | 15-50 | 15-25 | G 1/4 | 10 | 125 | 48 | 0,23 |
| 1870001000 | 10 | 65-150 | 32-150 | G 3/8 | 10 | 125 | 48 | 0,23 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1870000600 | 8 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1870001000 | 10 | 3D Daten anzeigen | Kennlinie anzeigen |
