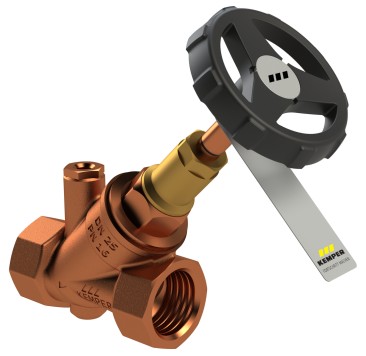

WESER Freistrom-Absperrventil, mit Entleerstopfen, IG

Figur 190 02

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
10 Jahre Gewährleistung
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
10 Jahre Gewährleistung
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
EPDM-Sitzdichtung
Kegel drehbar gelagert, gegen Druckschläge gesichert
Innengewinde
mit Entleerstopfen
mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
Spindelgewinde außerhalb des Mediums
verschleißfester Ventilsitz aus Edelstahl
mit schwarzem Handrad
totraumfrei
mit Offenstellungsanzeige

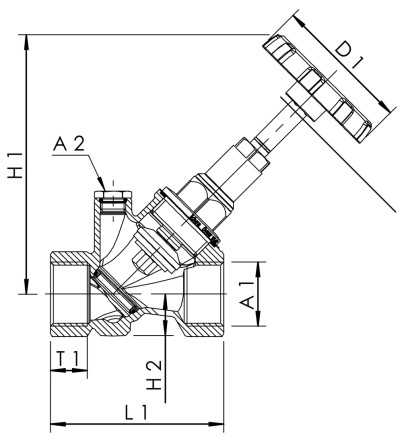

Bestellnr.	DN	A1	A2	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	T1 (mm)	Zeta	kvs (m³/h)	kg
1900201500	15	Rp 1/2	G 1/4	60	90	21	65	15	2,3	5,9	0,43
1900202000	20	Rp 3/4	G 1/4	60	105	24	75	16,3	1,6	12,5	0,54
1900202500	25	Rp 1	G 1/4	70	132	22	90	19,1	1,4	21,3	0,85
1900203200	32	Rp 1 1/4	G 1/4	70	154	27	110	21,4	1,1	38,7	1,21
1900204000	40	Rp 1 1/2	G 1/4	70	162	29,5	120	21,4	1,8	47,2	1,50
1900205000	50	Rp 2	G 1/4	90	193	35,5	150	25,7	1,4	84,8	2,40

Bestellnr.	DN	CAD Modell	Kennlinie
1900201500	15	3D Daten anzeigen	Kennlinie anzeigen
1900202000	20	3D Daten anzeigen	Kennlinie anzeigen
1900202500	25	3D Daten anzeigen	Kennlinie anzeigen
1900203200	32	3D Daten anzeigen	Kennlinie anzeigen
1900204000	40	3D Daten anzeigen	Kennlinie anzeigen
1900205000	50	3D Daten anzeigen	Kennlinie anzeigen
