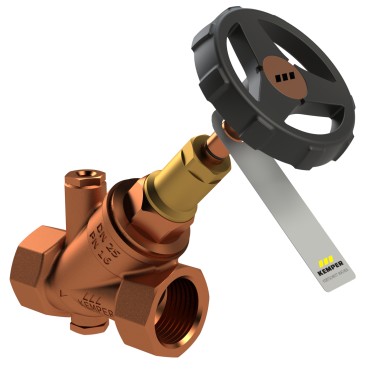

Freistrom-Kombi-Rückflussverhinderer, mit Entleerstopfen, IG

Figur 193 02

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
Innengewinde

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
Innengewinde
mit Entleerstopfen
mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
mit Prüfeinrichtung
Rückflussverhinderer mit Edelstahl-Schließfeder
EPDM-Sitzdichtung
verschleißfester Ventilsitz aus Edelstahl
mit schwarzem Handrad
totraumfrei
für waagerechten und senkrechten Einbau geeignet
mit Absperrfunktion zur Wartung
mit Offenstellungsanzeige

Bestellnr.	DN	A1	A2	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	T1 (mm)	Zeta	∆ p_Öff. (hPa)	kvs (m³/h)	kg
1930201500	15	Rp 1/2	G 1/4	60	102	23	65	15	4,9	120	4,03	0,45
1930202000	20	Rp 3/4	G 1/4	60	118	26	75	16,3	3,6	110	8,3	0,60
1930202500	25	Rp 1	G 1/4	70	143	24	90	19,1	2,9	130	14,6	0,95
1930203200	32	Rp 1 1/4	G 1/4	70	163	29	110	21,4	2,6	80	25,3	1,21
1930204000	40	Rp 1 1/2	G 1/4	90	178	31	120	21,4	3,1	80	35,9	1,51
1930205000	50	Rp 2	G 1/4	90	210	37	150	25,7	2,3	70	64,7	2,43
