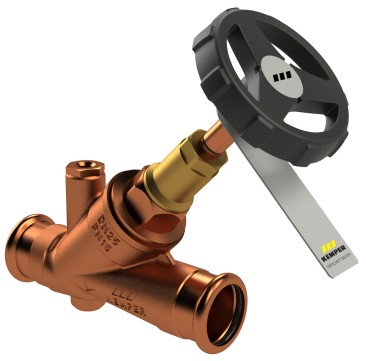

WESER Freistrom-Absperrventil, mit Entleerstopfen, MAPRESS

Figur 190 22

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
10 Jahre Gewährleistung
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
10 Jahre Gewährleistung
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
EPDM-Sitzdichtung
Kegel drehbar gelagert, gegen Druckschläge gesichert
Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
mit Entleerstopfen
mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
Spindelgewinde außerhalb des Mediums
verschleißfester Ventilsitz aus Edelstahl
mit schwarzem Handrad
totraumfrei
mit Offenstellungsanzeige

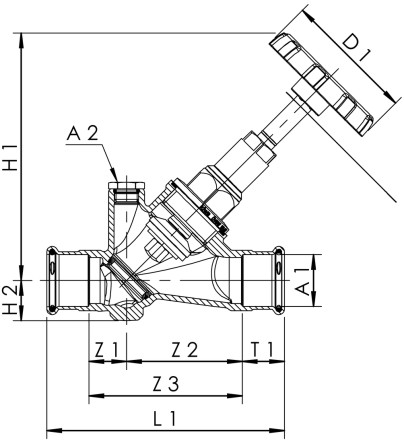

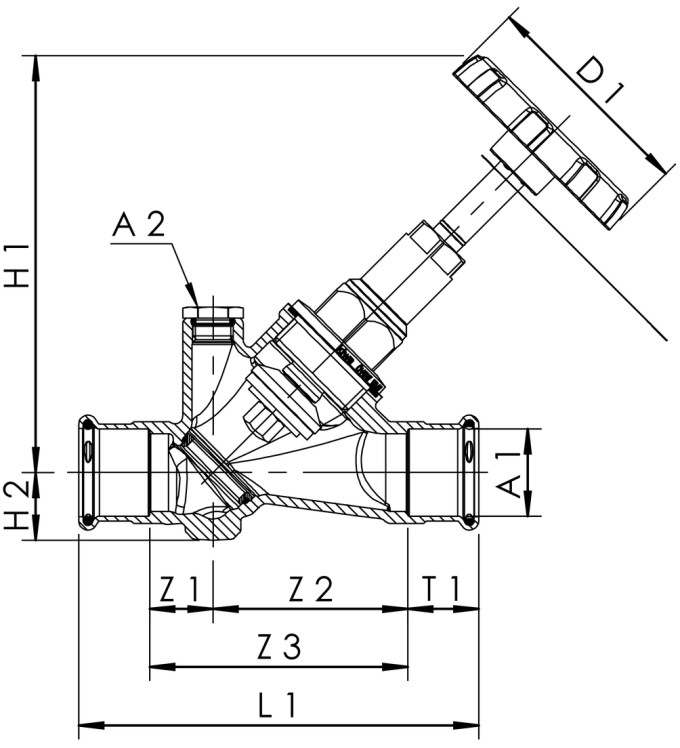

Bestellnr.	DN	A1 (mm)	A2	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	T1 (mm)	Z1 (mm)	Z2 (mm)	Z3 (mm)	Zeta	kvs (m³/h)	kg
1902201500	15	15	G 1/4	60	100	21,5	94	20	12	42	54	2,3	5,9	0,43
1902201800	15	18	G 1/4	60	100	21,5	95	20	12	42	54	2,3	5,9	0,44
1902202000	20	22	G 1/4	60	105	19,5	109	21	16,5	50,5	67	1,6	12,5	0,54
1902202500	25	28	G 1/4	70	132	22	129,5	23	20,5	63	83,5	1,4	21,3	0,82
1902203200	32	35	G 1/4	70	154	27	151	26	29	70	99	1,1	38,7	1,23
1902204000	40	42	G 1/4	70	162	29,5	178	30	29,5	88,5	118	1,8	47,2	1,60
1902205000	50	54	G 1/4	90	193	35,5	214	35	44	100	144	1,4	84,8	2,33
