- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

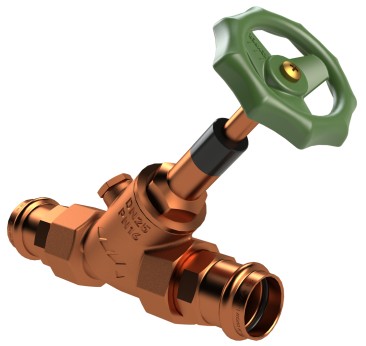

ECO Freistrom-Absperrventil, mit Entleerstopfen, SANPRESS/PROFIPRESS
Figur 171 30
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Rotguss
- Pressanschluss für Viega Edelstahlrohr SANPRESS und Kupferrohr PROFIPRESS
- mit Entleerstopfen
- mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
- mit grünem Handrad
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

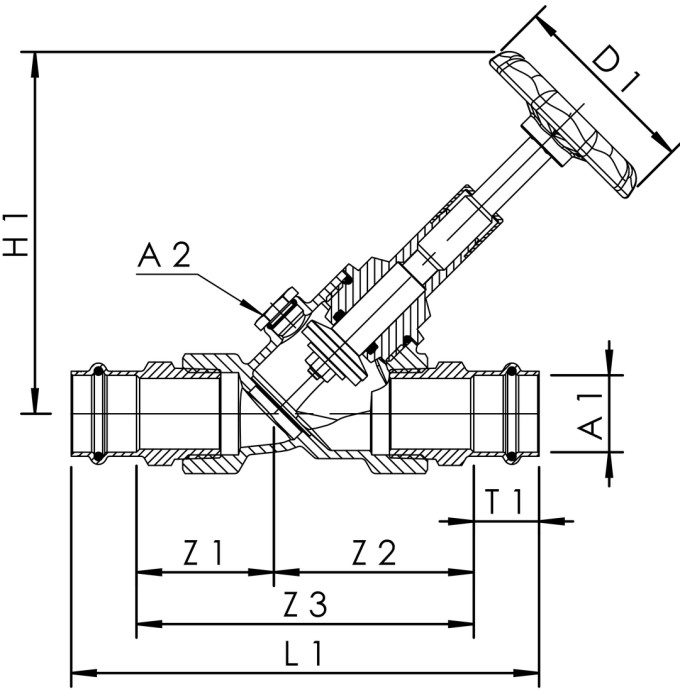

| Bestellnr. | DN | A1 (mm) |
A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1713001500 | 15 | 15 | G 1/4 | 60 | 98 | 129 | 22 | 33 | 52 | 85 | 1,3 | 5,9 | 0,44 |
| 1713001800 | 15 | 18 | G 1/4 | 60 | 98 | 127 | 21 | 33 | 52 | 85 | 1,3 | 5,9 | 0,44 |
| 1713002000 | 20 | 22 | G 1/4 | 60 | 104 | 149 | 24 | 41 | 60 | 101 | 1,6 | 12,5 | 0,63 |
| 1713002500 | 25 | 28 | G 1/4 | 70 | 133 | 172 | 24 | 50,5 | 73,5 | 124 | 1,4 | 21,3 | 1,05 |
| 1713003200 | 32 | 35 | G 1/4 | 70 | 162 | 202 | 25 | 59 | 93 | 152 | 1,1 | 38,7 | 1,63 |
| 1713004000 | 40 | 42 | G 1/4 | 70 | 164 | 232,5 | 36 | 60,5 | 100 | 160,5 | 1,5 | 47,2 | 2,09 |
| 1713005000 | 50 | 54 | G 1/4 | 90 | 212,5 | 273 | 41 | 69 | 122 | 191 | 1,4 | 84,8 | 3,55 |
