- Druckstufe PN 16
- max. Betriebstemperatur 110 °C
STANDARD Freistrom-Absperrventil, mit Entleerstopfen, IG

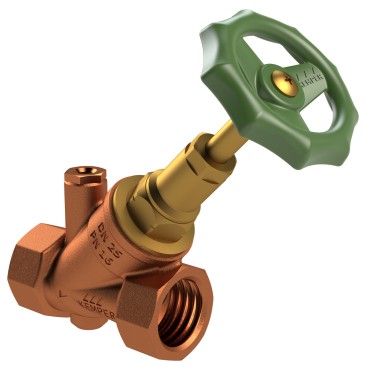

Figur 191 02
- Gehäuse Rotguss, Oberteil Messing
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- Innengewinde
Produktmerkmale
- Gehäuse Rotguss, Oberteil Messing
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- Innengewinde
- mit Entleerstopfen
- mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
- Spindelgewinde außerhalb des Mediums
- EPDM-Sitzdichtung
- mit grünem Handrad
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

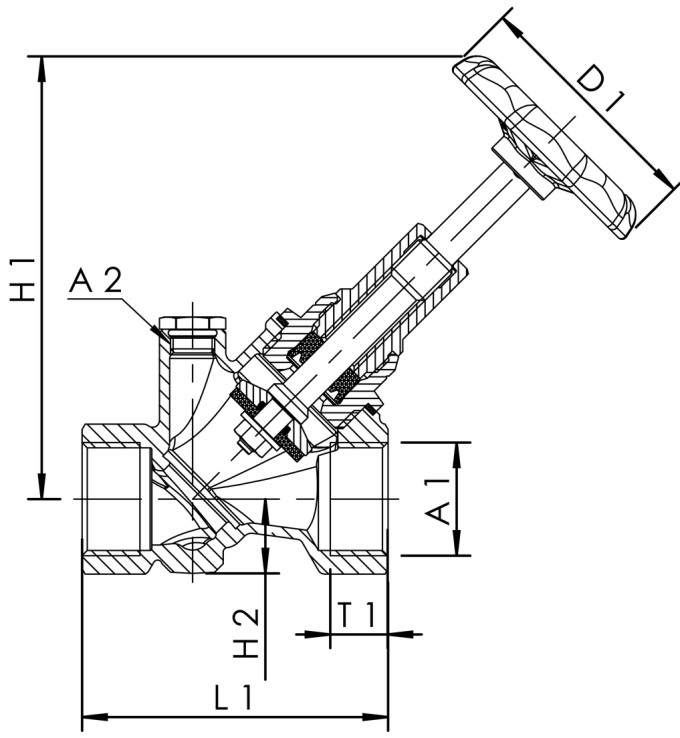

| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1910201500 | 15 | Rp 1/2 | G 1/4 | 60 | 95 | 21 | 65 | 15 | 2,3 | 5,9 | 0,39 |
| 1910202000 | 20 | Rp 3/4 | G 1/4 | 60 | 104 | 24 | 75 | 16,3 | 1,6 | 12,5 | 0,51 |
| 1910202500 | 25 | Rp 1 | G 1/4 | 70 | 136 | 22 | 90 | 19,1 | 1,4 | 21,3 | 0,81 |
| 1910203200 | 32 | Rp 1 1/4 | G 1/4 | 70 | 152 | 28,5 | 110 | 21,4 | 1,1 | 38,7 | 1,19 |
| 1910204000 | 40 | Rp 1 1/2 | G 1/4 | 70 | 161 | 29,5 | 120 | 21,4 | 1,8 | 47,2 | 1,53 |
| 1910205000 | 50 | Rp 2 | G 1/4 | 90 | 191 | 35,5 | 150 | 25,7 | 1,4 | 84,8 | 2,47 |
