- Druckstufe PN 16
- max. Betriebstemperatur 100 °C
Freistrom-Kombi-Rückflussverhinderer, mit Entleerstopfen, AG
Figur 160 2G
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
- Außengewinde für flachdichtende Verschraubungen
- mit Entleerstopfen
- mit Prüfeinrichtung
- Rückflussverhinderer mit Edelstahl-Schließfeder
- mit schwarzem Handrad
- totraumfrei
- für waagerechten und senkrechten Einbau geeignet
- mit Absperrfunktion zur Wartung
- mit Offenstellungsanzeige
Normen & Zulassungen
- nach DVGW-Bestimmungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- gem. DIN EN 13959-Bestimmungen
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

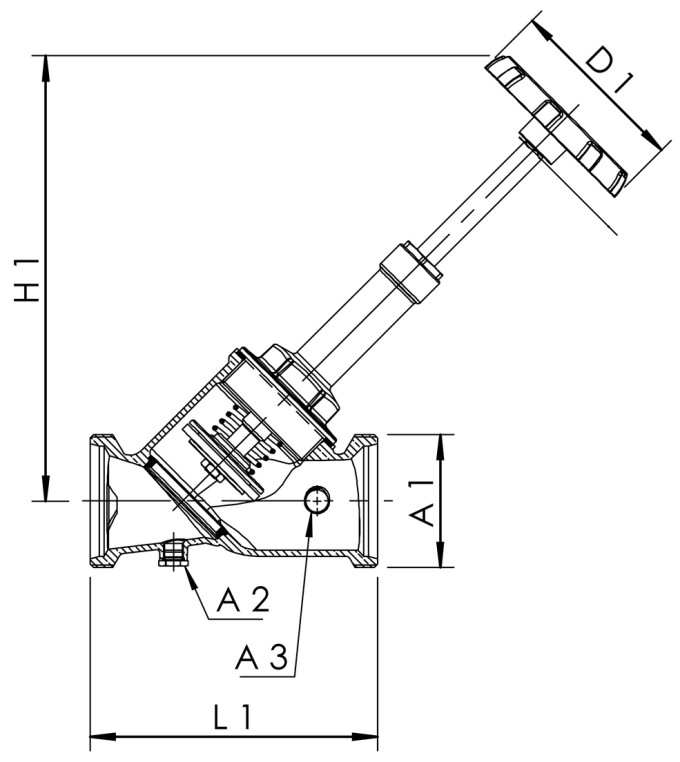

Technische Daten
| Bestellnr. | DN | A1 | A2 | A3 | D1 (mm) |
H1 (mm) |
L1 (mm) |
Zeta | ∆ pÖff. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1602G06500 | 65 | G 3 | G 1/4 | G 3/8 | 120 | 310 | 190 | 2,1 | 120 | 116 | 4,49 |
| 1602G08000 | 80 | G 3 1/2 | G 1/4 | G 3/8 | 120 | 342 | 215 | 3,8 | 140 | 130 | 5,95 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1602G06500 | 65 | 3D Daten anzeigen |
| 1602G08000 | 80 | 3D Daten anzeigen |
