- Regelbereich 50 °C - 65 °C
- Druckstufe PN 16
- max. Betriebstemperatur 90 °C
MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, MAPRESS
Figur 143 22
- automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
- zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Absperreinheit mit Thermometer- und Fühleraufnahme
Produktmerkmale
- automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
- zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Absperreinheit mit Thermometer- und Fühleraufnahme
- PTFE-Sitzdichtung
- thermostatische Reguliereinheit
- Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
- mit Entleerstopfen
- totraumfrei
- mit Absperr-, Regulier- und Voreinstellfunktion
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- KIWA-Zulassung
- nach UBA KTW BWGL
- für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

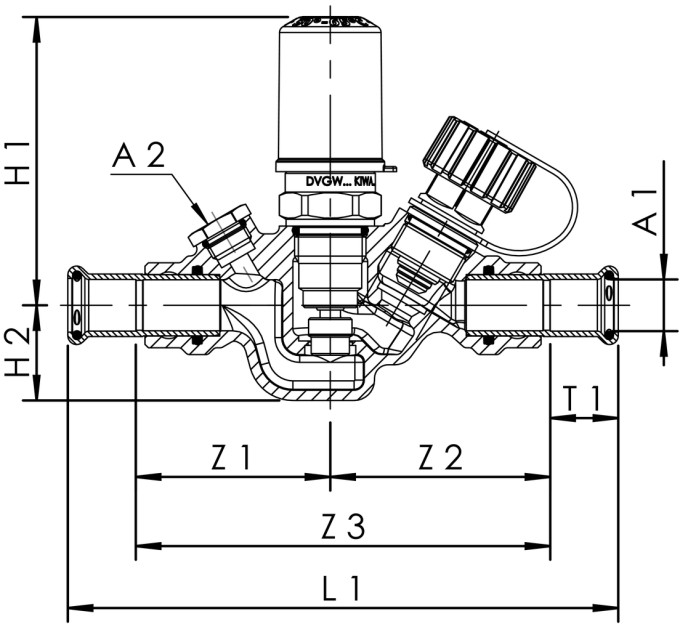

Technische Daten
| Bestellnr. | DN | A1 (mm) |
A2 | H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1432201500 | 15 | 15 | G 1/4 | 85 | 28 | 162 | 20 | 57,5 | 64,5 | 122 | 1,3 | 0,79 |
| 1432201800 | 15 | 18 | G 1/4 | 85 | 28 | 164 | 20 | 58,5 | 66 | 124,5 | 1,3 | 0,81 |
| 1432202000 | 20 | 22 | G 1/4 | 85 | 33 | 184 | 21 | 65 | 77,5 | 142,5 | 1,6 | 1,04 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1432201500 | 15 | 3D Daten anzeigen |
| 1432201800 | 15 | 3D Daten anzeigen |
| 1432202000 | 20 | 3D Daten anzeigen |
