- Druckstufe PN 16
- max. Betriebstemperatur 110 °C
ECO Freistrom-Absperrventil, mit Entleerstopfen, MAPRESS
Figur 171 22
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Rotguss
- Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
- mit Entleerstopfen
- mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
- mit grünem Handrad
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

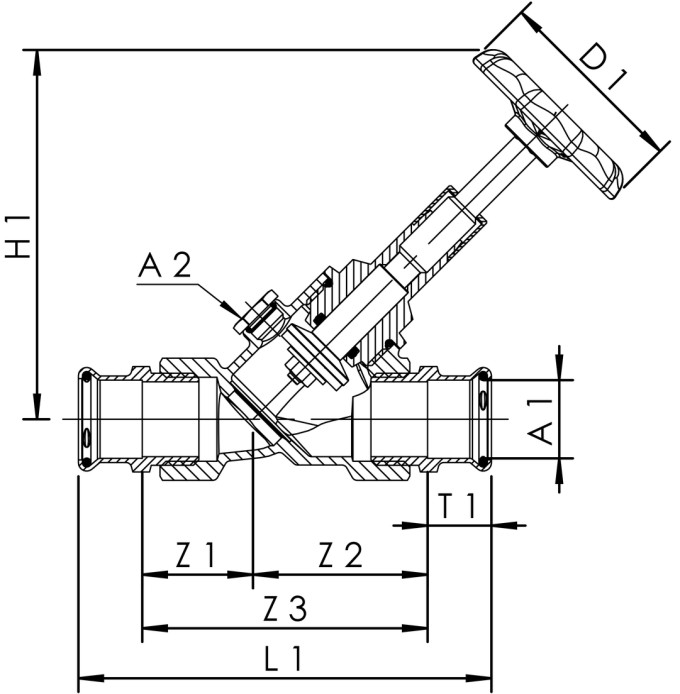

| Bestellnr. | DN | A1 (mm) |
A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1712201500 | 15 | 15 | G 1/4 | 60 | 97,5 | 113 | 20 | 46 | 27 | 73 | 1,3 | 5,9 | 0,42 |
| 1712201800 | 15 | 18 | G 1/4 | 60 | 97,5 | 115 | 20 | 28 | 47 | 75 | 1,3 | 5,9 | 0,44 |
| 1712202000 | 20 | 22 | G 1/4 | 60 | 207 | 129 | 20 | 35 | 54 | 89 | 1,6 | 12,5 | 0,61 |
| 1712202500 | 25 | 28 | G 1/4 | 70 | 133 | 149 | 23 | 40 | 63 | 103 | 1,4 | 21,3 | 1,00 |
| 1712203200 | 32 | 35 | G 1/4 | 70 | 162,5 | 175 | 26 | 44,5 | 78,5 | 123 | 1,1 | 38,7 | 1,54 |
| 1712204000 | 40 | 42 | G 1/4 | 70 | 163,5 | 204 | 30 | 52,5 | 91,5 | 144 | 1,5 | 47,2 | 1,99 |
| 1712205000 | 50 | 54 | G 1/4 | 90 | 212,5 | 237,5 | 35 | 57 | 110 | 167 | 1,4 | 84,8 | 3,16 |
