- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

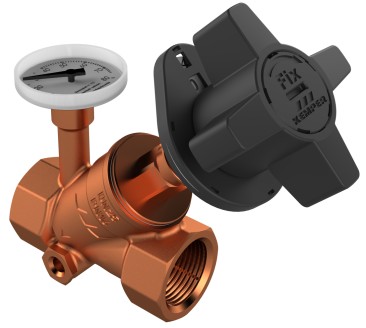

MULTI-FIX-PLUS manuelles Zirkulations-Regulierventil, Entleerstopfen, IG
Figur 151 06
- zum hydraulischen, fixen Strangabgleich
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- PTFE-Sitzdichtung
Produktmerkmale
- zum hydraulischen, fixen Strangabgleich
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- PTFE-Sitzdichtung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- Innengewinde
- mit Entleerstopfen
- inkl. Thermometer
- Aufnahme für Temperaturfühler Pt1000
- totraumfrei
- absperrbar bei gleichbleibender Einstellfixierung
- mit Stellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- KIWA-Zulassung
- nach UBA KTW BWGL
- für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
- nach UBA BWGL Metalle
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

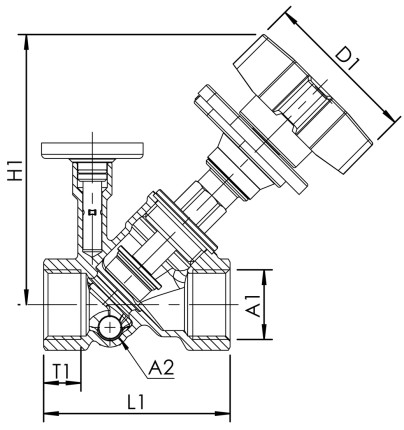

| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 1510601500 | 15 | Rp 1/2 | G 1/4 | 75,5 | 116 | 65 | 15 | 4,48 | 0,59 |
| 1510602000 | 20 | Rp 3/4 | G 1/4 | 75,5 | 123 | 75 | 16,3 | 6,28 | 0,78 |
| 1510602500 | 25 | Rp 1 | G 1/4 | 75,5 | 130,5 | 90 | 19,1 | 10,81 | 1,02 |
| 1510603200 | 32 | Rp 1 1/4 | G 1/4 | 75,5 | 130,5 | 110 | 21,4 | 15,56 | 1,49 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1510601500 | 15 | 3D Daten anzeigen |
| 1510602000 | 20 | 3D Daten anzeigen |
| 1510602500 | 25 | 3D Daten anzeigen |
| 1510603200 | 32 | 3D Daten anzeigen |
