- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

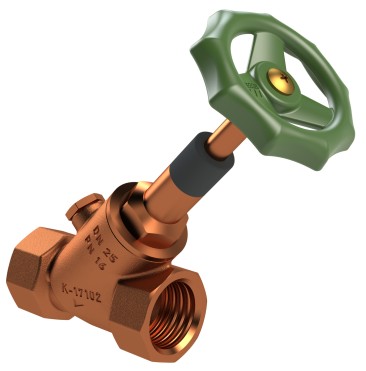

ECO Freistrom-Absperrventil, mit Entleerstopfen, IG
Figur 171 02
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- O-Ring-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Rotguss
- Innengewinde
- mit Entleerstopfen
- mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
- mit grünem Handrad
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- WRAS-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

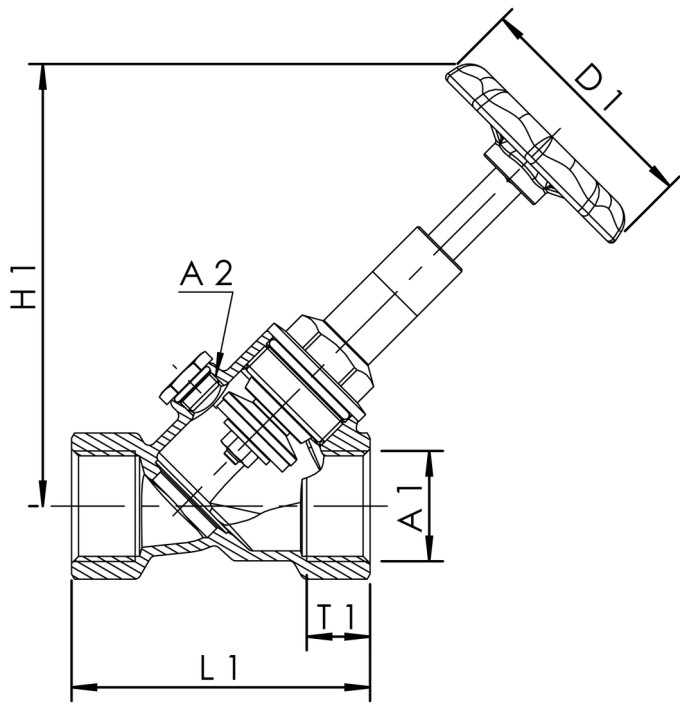

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 1710201500 | 15 | Rp 1/2 | G 1/4 | 60 | 97,5 | 65 | 15 | 1,3 | 5,9 | 0,33 |
| 1710202000 | 20 | Rp 3/4 | G 1/4 | 60 | 103,5 | 75 | 16,3 | 1,6 | 12,5 | 0,46 |
| 1710202500 | 25 | Rp 1 | G 1/4 | 70 | 133 | 90 | 19,1 | 1,4 | 21,3 | 0,80 |
| 1710203200 | 32 | Rp 1 1/4 | G 1/4 | 70 | 162,5 | 110 | 21,4 | 1,1 | 38,7 | 1,22 |
| 1710204000 | 40 | Rp 1 1/2 | G 1/4 | 70 | 163,5 | 120 | 21,4 | 1,5 | 47,2 | 1,56 |
| 1710205000 | 50 | Rp 2 | G 1/4 | 90 | 212,5 | 150 | 25,7 | 1,4 | 84,8 | 2,51 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1710201500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1710202000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1710202500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1710203200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1710204000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1710205000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
