- Regelbereich 50 °C - 65 °C
- Druckstufe PN 16
- max. Betriebstemperatur 90 °C

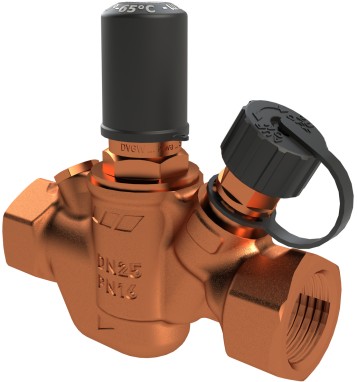

MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, IG
Figur 143 00
- automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
- zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser

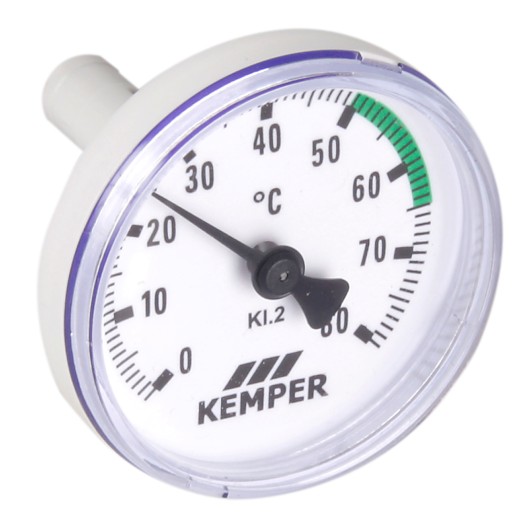

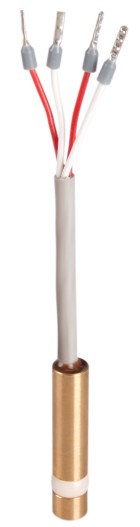

- Absperreinheit mit Thermometer- und Fühleraufnahme
Produktmerkmale
- automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
- zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Absperreinheit mit Thermometer- und Fühleraufnahme
- PTFE-Sitzdichtung

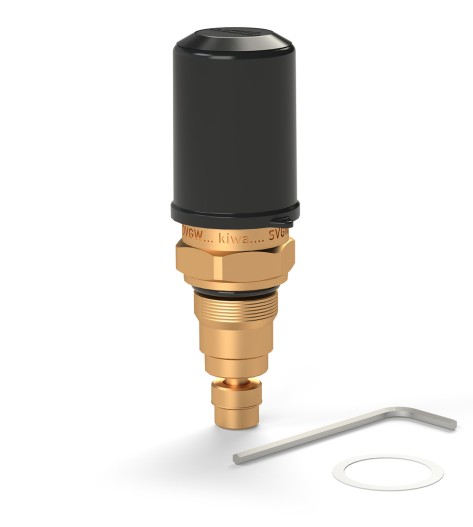

- thermostatische Reguliereinheit
- Innengewinde
- mit Entleerstopfen
- totraumfrei
- mit Absperr-, Regulier- und Voreinstellfunktion
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- WRAS-Zulassung
- KIWA-Zulassung
- nach UBA KTW BWGL
- für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

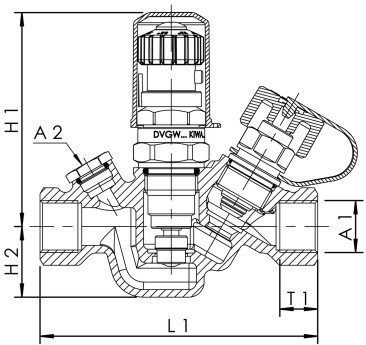

| Bestellnr. | DN | A1 | A2 | H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 1430001500 | 15 | Rp 1/2 | G 1/4 | 85 | 28 | 110 | 15 | 1,3 | 0,69 |
| 1430002000 | 20 | Rp 3/4 | G 1/4 | 85 | 33 | 123 | 16,3 | 1,6 | 0,94 |
| 1430002500 | 25 | Rp 1 | G 1/4 | 97,5 | 34 | 136 | 19,1 | 3,2 | 1,19 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1430001500 | 15 | 3D Daten anzeigen |
| 1430002000 | 20 | 3D Daten anzeigen |
| 1430002500 | 25 | 3D Daten anzeigen |
