WESER Freistrom-Absperrventil, mit Entleerstopfen, MEPLA

Figur 190 40

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
10 Jahre Gewährleistung
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar

mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
10 Jahre Gewährleistung
wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
EPDM-Sitzdichtung
Kegel drehbar gelagert, gegen Druckschläge gesichert
Pressanschluss für Geberit MEPLA Mehrschichtverbundrohr
mit Entleerstopfen
mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
Spindelgewinde außerhalb des Mediums
verschleißfester Ventilsitz aus Edelstahl
mit schwarzem Handrad
totraumfrei
mit Offenstellungsanzeige

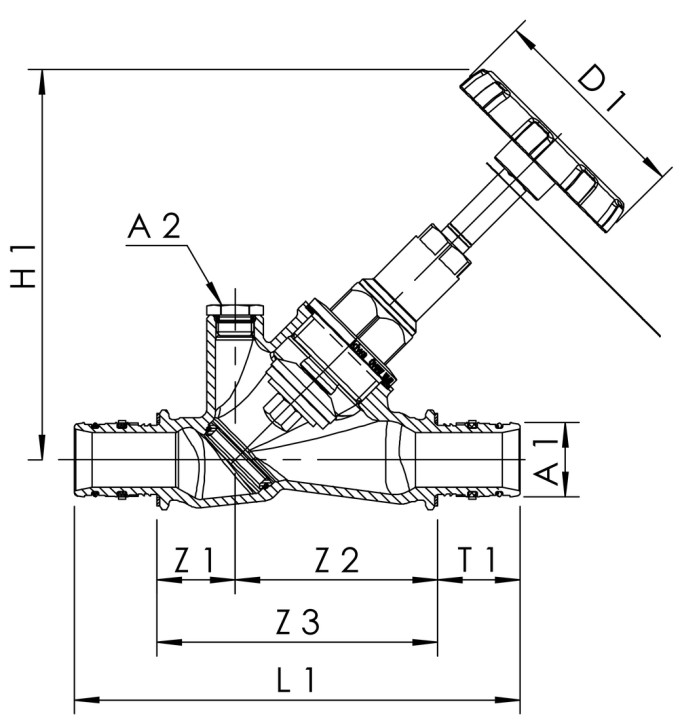

Bestellnr.	DN	da x s	A1 (mm)	A2	D1 (mm)	H1 (mm)	L1 (mm)	T1 (mm)	Z1 (mm)	Z2 (mm)	Z3 (mm)	Zeta	kvs (m³/h)	kg
1904001600	15	16 x 2,25	11,5	G 1/4	60	90	122	25,5	21	50	71	2,3	5,9	0,40
1904002000	15	20 x 2,5	15	G 1/4	60	90	126,5	27	21,3	49,2	70,5	1,6	12,5	0,42
1904002600	20	26 x 3,0	20	G 1/4	60	105	146,5	31,5	22,5	60	82,5	1,6	12,5	0,55
1904003200	25	32 x 3,0	26	G 1/4	70	132	154	28	27	70	97	1,1	38,7	0,86
1904004000	32	40 x 3,5	33	G 1/4	70	154	185,5	33,5	32,5	85	117,5	1,8	47,2	1,31
1904005000	40	50 x 4,0	42	G 1/4	70	162	196	37,5	26,5	93,5	120	1,8	47,2	1,75

Bestellnr.	DN	CAD Modell	Kennlinie
1904001600	15	3D Daten anzeigen	Kennlinie anzeigen
1904002000	15	3D Daten anzeigen	Kennlinie anzeigen
1904002600	20	3D Daten anzeigen	Kennlinie anzeigen
1904003200	25	3D Daten anzeigen	Kennlinie anzeigen
1904004000	32	3D Daten anzeigen	Kennlinie anzeigen
1904005000	40	3D Daten anzeigen	Kennlinie anzeigen
