- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

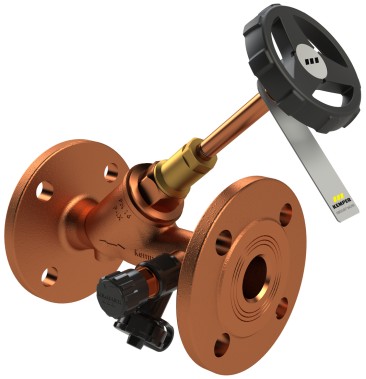

Freistrom-Absperrventil, mit Entleerventil, Flanschanschluss
Figur 135 02
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- 10 Jahre Gewährleistung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar bis DN 80
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- 10 Jahre Gewährleistung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar bis DN 80

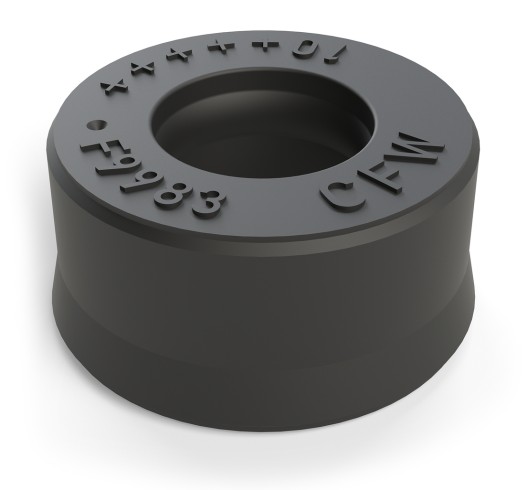

- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Flanschanschluss
- Entleerventil seitlich, mit drehbarem Schlauchanschluss G 3/4 und Kappe
- Spindelgewinde außerhalb des Mediums

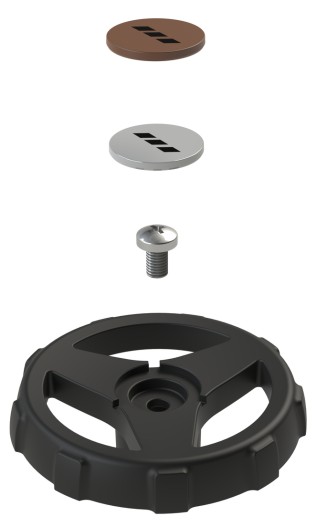

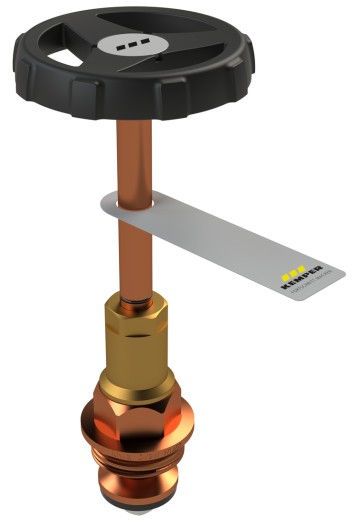

- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung bis DN 80
- WRAS-Zulassung
- KIWA-Zulassung bis DN 100
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213 / DIN EN 558-1
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

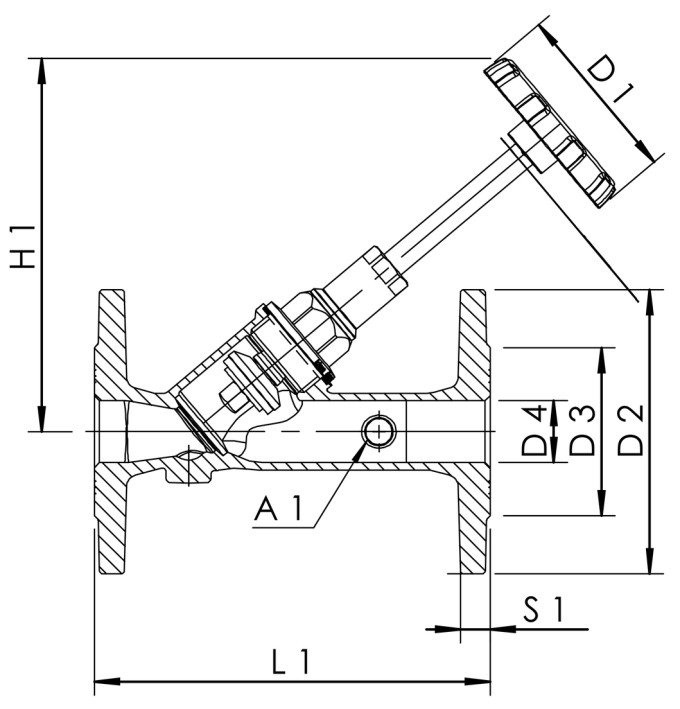

Technische Daten
| Bestellnr. | DN | Anzahl Bohrungen | A1 | D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
H1 (mm) |
L1 (mm) |
S1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1350202500 | 25 | 4 | G 1/4 | 70 | 115 | 65 | 25 | 149 | 160 | 13 | 1 | 24,2 | 2,86 |
| 1350203200 | 32 | 4 | G 3/8 | 70 | 140 | 76 | 32 | 176 | 180 | 15 | 1,2 | 37,7 | 4,20 |
| 1350204000 | 40 | 4 | G 3/8 | 70 | 150 | 84 | 40 | 180 | 200 | 15 | 1,3 | 55,4 | 5,05 |
| 1350205000 | 50 | 4 | G 3/8 | 90 | 165 | 99 | 50 | 221 | 230 | 17 | 0,8 | 112,5 | 6,56 |
| 1350206500 | 65 | 4 | G 3/8 | 90 | 185 | 118 | 65 | 294 | 290 | 17 | 1,6 | 132,6 | 9,88 |
| 1350208000 | 80 | 8 | G 3/8 | 120 | 200 | 132 | 80 | 327 | 310 | 19 | 1,4 | 216,3 | 12,21 |
| 1350210000 | 100 | 8 | G 3/8 | 120 | 220 | 158 | 100 | 302 | 350 | 21 | 2,7 | 240 | 19,33 |
| 1350212500 | 125 | 8 | G 3/8 | 225 | 250 | 188 | 125 | 488 | 400 | 20 | 3,7 | 320 | 35,52 |
| 1350215000 | 150 | 8 | G 3/8 | 225 | 285 | 212 | 150 | 295 | 480 | 18 | 3,8 | 460 | 51,00 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1350202500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350203200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350204000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350205000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350206500 | 65 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350208000 | 80 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350210000 | 100 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350212500 | 125 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350215000 | 150 | 3D Daten anzeigen | Kennlinie anzeigen |
