- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

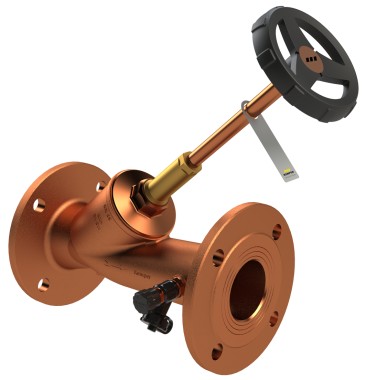

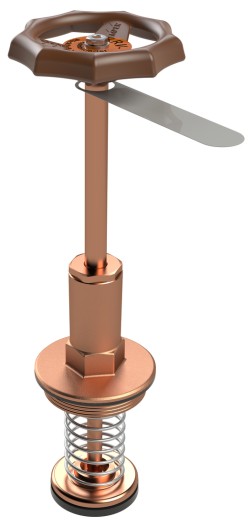

Freistrom-Kombi-Rückflussverhinderer, mit Entleerventil, Flanschanschluss
Figur 137 02
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
- Flanschanschluss
- Entleerventil seitlich, mit drehbarem Schlauchanschluss G 3/4 und Kappe
- mit Prüfeinrichtung
- Rückflussverhinderer mit Edelstahl-Schließfeder

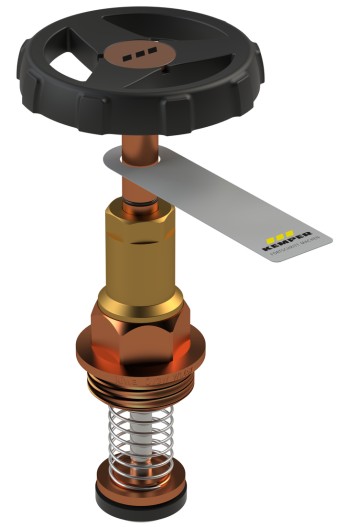

- mit schwarzem Handrad
- totraumfrei
- für waagerechten und senkrechten Einbau geeignet
- mit Absperrfunktion
- mit Offenstellungsanzeige
Normen & Zulassungen
- nach DVGW-Bestimmungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- gem. DIN EN 13959-Bestimmungen / DIN EN 558-1
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

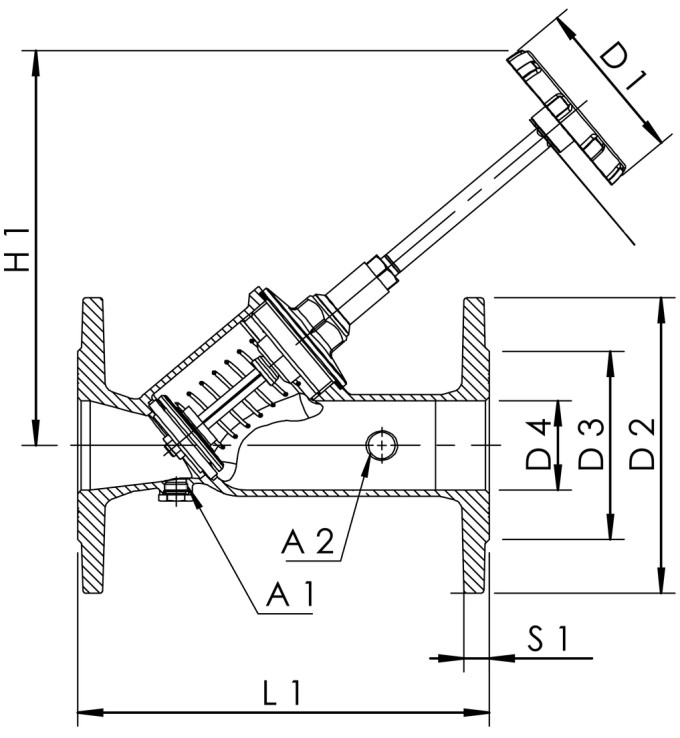

Technische Daten
| Bestellnr. | DN | Anzahl Bohrungen | A1 | A2 | D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
H1 (mm) |
L1 (mm) |
S1 (mm) |
Zeta | ∆ pÖff. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1370205000 | 50 | 4 | G 1/4 | G 3/8 | 90 | 165 | 102 | 50 | 220 | 230 | 14 | 2,3 | 70 | 64,7 | 6,53 |
| 1370206500 | 65 | 4 | G 1/4 | G 3/8 | 120 | 185 | 122 | 65 | 293 | 290 | 15 | 2,1 | 120 | 116 | 11,17 |
| 1370208000 | 80 | 8 | G 1/4 | G 3/8 | 120 | 200 | 138 | 80 | 326 | 310 | 16 | 3,8 | 140 | 130 | 12,86 |
| 1370210000 | 100 | 8 | G 1/4 | G 3/8 | 120 | 220 | 158 | 100 | 302 | 350 | 18 | 3,8 | 140 | 186 | 19,10 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 1370205000 | 50 | 3D Daten anzeigen |
| 1370206500 | 65 | 3D Daten anzeigen |
| 1370208000 | 80 | 3D Daten anzeigen |
| 1370210000 | 100 | 3D Daten anzeigen |
