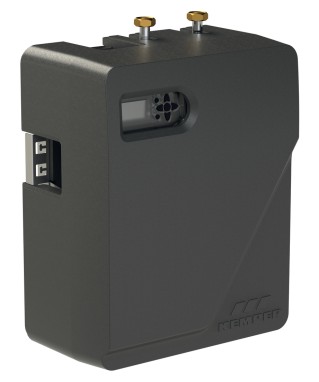

KTS Frischwasserstation (S) PRO, Cu-gelötet, Figur 915 10

Produktmerkmale

als zentraler Trinkwassererwärmer nach dem Durchflussprinzip
Edelstahl-Plattenwärmeübertrager Cu-gelötet
inkl. Möglichkeit zur thermischen Desinfektion nach DVGW W 551
integrierte Pumpe zur Förderung des Heizwasser-Volumenstromes
Pulsweitenmodulation zur Leistungsregelung der Hocheffizienzpumpe
eingesetzte Werksstoffe sind für den Einsatz im Trinkwasser sowie im Heizungsbereich geeignet
Kalkschutz durch patentierte Schrägstellung des Plattenwärmeübertragers
Reglereinheit zur Regelung der Trinkwassererwärmung mit konstanter Trinkwarmwassertemperatur und Nachladung des Pufferspeichers
zur hygienisch einwandfreien Erwärmung der tatsächlichen Warmwasserverbrauchsmengen sowie zur Deckung der Zirkulationswärmeverluste nach DIN 1988-300
mediumberührte Teile auf der Trinkwasserseite aus Rotguss, Edelstahl und trinkwasserzugelassenen Kunststoffen
mediumberührte Teile auf der Heizungsseite aus Rotguss, Edelstahl, Grauguss und Messing
Werkstoff Plattenwärmeübertrager Edelstahl 1.4401/1.4404
mit Ausgleichsmöglichkeit gegen Versatz in Wänden
Dämmhaube aus EPP mit getrennten Warm- und Kaltbereichen zur Vermeidung von Wärmelasten auf das Kaltwasser sowie zum Schutz der Regler- und Pumpenelektronik vor hohen Temperaturen
mit patentiertem Kamineffekt zur effizienten Ausnutzung der Pumpenlebensdauer
durch neuronale Netzwerke lernfähig gestalteter Regler für eine hohe Regelgüte im Betrieb
inkl. zwei Temperatursensoren mit 7 Meter Leitungslänge für die Montage am Pufferspeicher
Serienmäßig GLT-fähig über RS485 Schnittstelle (ModBus-RTU)
inkl. werkseitig verbauten 10 bar Membran-Sicherheitsventil

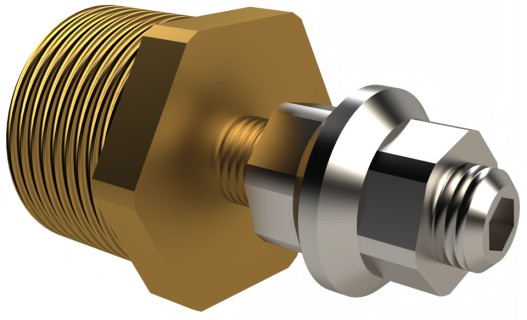

mit Möglichkeit zur Nachrüstung eines Probenahmeventils

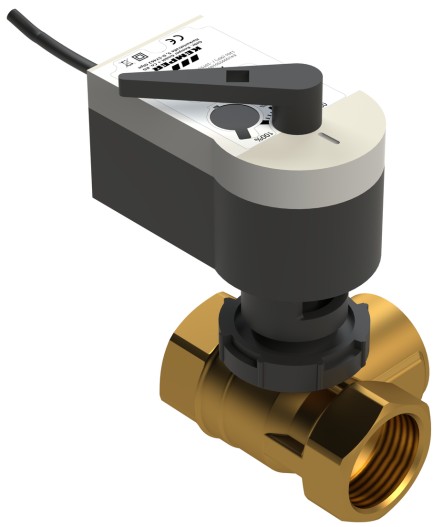

mit Möglichkeit zur Einbindung einer Spülgruppe zur Vermeidung von Stagnation in der Kaltwasserzuleitung bei Betriebsunterbrechungen
elektrischer Anschluss mit Schukostecker Typ F
inkl. integriertem 32 GB Datenlogger zur Einhaltung der Betreiberpflichten
inkl. Inbetriebnahmeassistent
inkl. Optimierungsfunktion mit Vorschlag zur Absenkung der Vorlauftemperatur zur Energieeinsparung
inkl. Fühler zur Erfassung der Rücklauftemperatur
Regelbereich für 60 °C Trinkwasser bereits ab 2 K Übertemperatur

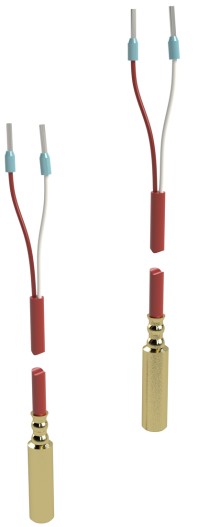

mit Möglichkeit zum Anschluss weiterer Sensoren zur Erfassung der Kaltwasser- und Zirkulationseintrittstemperatur
einstellbare Warmwassertemperatur für Rohrleitungsinhalte < 3 l bis 20 °C möglich

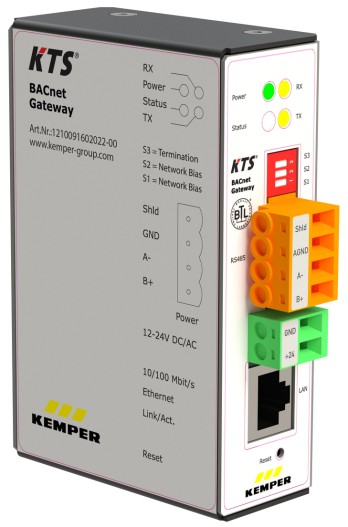

mit Möglichkeit zur optionalen BACNet-Abbindung
mit Möglichkeit zur Montage der Frischwasserstation am Pufferspeicher
Frischwasserstation für kleine Anwendungen: Einzelgerät 1,6-42 l/min

Normen & Zulassungen

nach UBA BWGL Metalle
Baustoffklasse B2 nach DIN 4102
CE-Kennzeichnung
VDE Konformitätserklärung
RoHS Zulassung

Technische Daten

Einstellbereich PWH-Temperatur 20 °C bis 70 °C
Einstellbereich thermische Desinfektion 70°C bis 90 °C
max. Betriebstemperatur HZG-Seite 95 °C
max. Betriebstemperatur PWC/PWH-Seite 80 °C
max. Betriebsdruck 1 MPa
angegebene Entnahmevolumenströme bei PWH = 60 °C mit PWC = 10 °C und Wassertemperatur im Pufferspeicher = 80 °C
Wasserinhalt je Frischwasserstation (Trinkwasserseitig) Gerät S = 0,71 l
Wasserinhalt je Frischwasserstation (Heizungsseitig) Gerät S = 0,68 l
