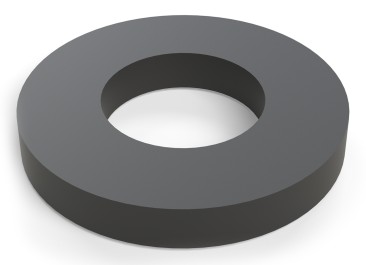

Sitzdichtung aus EPDM
Figur B9100 173 08
- für Freistrom-Absperrventile komplett aus Rotguss Figur 135, 173 und 190 mit untenliegender Lippendichtung Fertigung ab 06/2006 sowie Kombi-Rückflussverhinderer mit Strömungskörper komplett aus Rotguss Figur 145 mit untenliegender Lippendichtung Fertigung ab 06/2006
Produktmerkmale
- für Freistrom-Absperrventile komplett aus Rotguss Figur 135, 173 und 190 mit untenliegender Lippendichtung Fertigung ab 06/2006 sowie Kombi-Rückflussverhinderer mit Strömungskörper komplett aus Rotguss Figur 145 mit untenliegender Lippendichtung Fertigung ab 06/2006

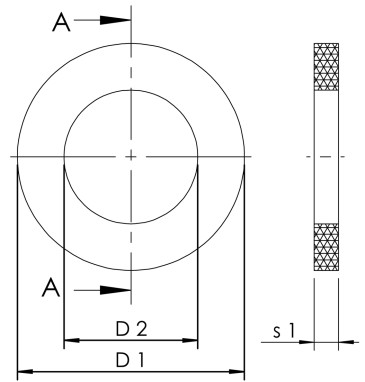

| Bestellnr. | DN | für DN | Außendurchmesser | D1 (mm) |
D2 (mm) |
S1 (mm) |
Innendurchmesser | kg |
|---|---|---|---|---|---|---|---|---|
| B91001700701500 | 15 | 15 | 16,4 | 16,4 | 7 | 3 | 7 | 0,00 |
| B91001730802000 | 20 | 20 | 22 | 22 | 11 | 3 | 11 | 0,00 |
| B91001730802500 | 25 | 25 | 28 | 28 | 16,5 | 3 | 16,5 | 0,00 |
| B91001730803200 | 32 | 32 | 36 | 36 | 16,5 | 4 | 16,5 | 0,00 |
| B91001700704000 | 40 | 40 | 41,5 | 41,5 | 9,6 | 4 | 9,6 | 0,01 |
| B91001730805000 | 50 | 50 | 53 | 53 | 20 | 4 | 20 | 0,01 |
| B91001730806500 | 65 | 65 | 68 | 68 | 29,5 | 4 | 29,5 | 0,01 |
| B91001730808000 | 80 | 80 | 81 | 81 | 29,5 | 4 | 29,5 | 0,02 |
