- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

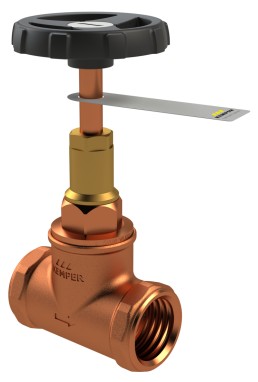

Geradsitz-Absperrventil, IG
Figur 183 02
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Innengewinde
- Spindelgewinde außerhalb des Mediums
- verschleißfester Ventilsitz aus Edelstahl bis DN 50
- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
Normen & Zulassungen
- nach DVGW-Bestimmungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

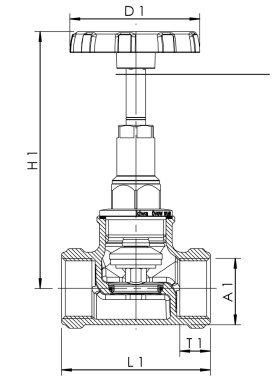

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
L1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|
| 1830201500 | 15 | Rp 1/2 | 60 | 105 | 62 | 13,2 | 0,37 |
| 1830202000 | 20 | Rp 3/4 | 60 | 115 | 74 | 14,5 | 0,52 |
| 1830202500 | 25 | Rp 1 | 70 | 140 | 82 | 16,8 | 0,77 |
| 1830203200 | 32 | Rp 1 1/4 | 70 | 167 | 98 | 19,1 | 1,16 |
| 1830204000 | 40 | Rp 1 1/2 | 90 | 170 | 105 | 19,1 | 1,42 |
| 1830205000 | 50 | Rp 2 | 90 | 202 | 125 | 23,4 | 2,15 |
