- Druckstufe PN 16
- max. Betriebstemperatur 110 °C
NIRO Freistrom-Absperrventil, ohne Entleerung, MAPRESS
Figur 073 00
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Pressanschluss Geberit MAPRESS Edelstahl
- ohne Entleerung (keine Entleerung nachrüstbar)
- Spindelgewinde außerhalb des Mediums
- verschleißfester Ventilsitz aus Edelstahl
- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung
- SVGW-Zulassung
- KIWA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT

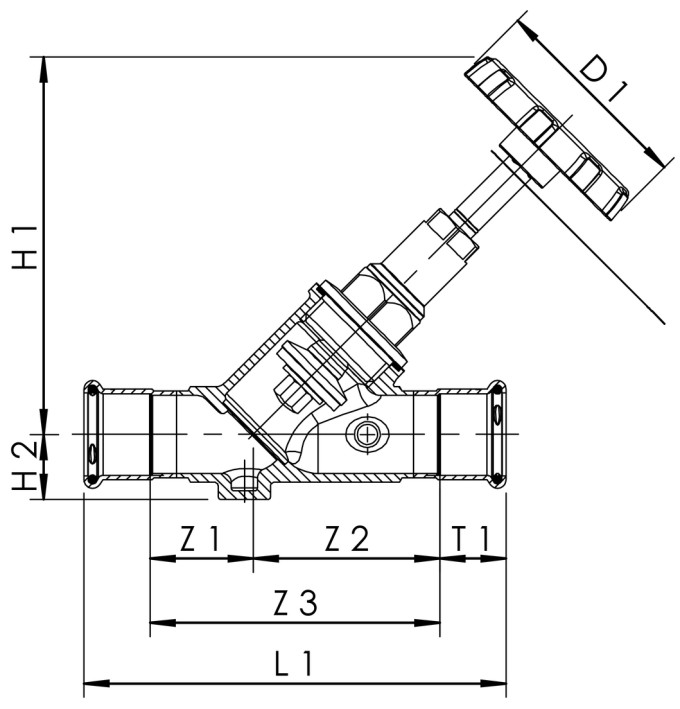

Technische Daten
| Bestellnr. | DN | A1 (mm) |
D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0730001500 | 15 | 15 | 60 | 100 | 17,5 | 112 | 20 | 22 | 50 | 72 | 2,3 | 5,9 | 0,41 |
| 0730002000 | 20 | 22 | 60 | 100 | 19 | 125 | 21 | 26 | 57 | 83 | 1,6 | 12,5 | 0,52 |
| 0730002500 | 25 | 28 | 70 | 128 | 22,5 | 146 | 23 | 35,5 | 64,5 | 100 | 1,4 | 21,3 | 0,86 |
| 0730003200 | 32 | 35 | 70 | 145 | 24 | 167 | 26 | 34 | 81 | 115 | 1,1 | 38,7 | 1,19 |
| 0730004000 | 40 | 42 | 70 | 153 | 28 | 189 | 30 | 36 | 92 | 128 | 1,8 | 47,2 | 1,75 |
| 0730005000 | 50 | 54 | 90 | 195 | 33 | 222 | 35 | 41 | 111 | 152 | 1,4 | 84,8 | 2,81 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 0730001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730002500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730003200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730004000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 0730005000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
