- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

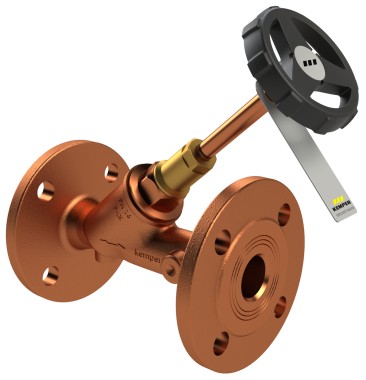

Freistrom-Absperrventil, ohne Entleerung, Flanschanschluss
Figur 135 01
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- 10 Jahre Gewährleistung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar bis DN 80
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- 10 Jahre Gewährleistung
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar bis DN 80
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Flanschanschluss
- ohne Entleerung (keine Entleerung nachrüstbar)
- Spindelgewinde außerhalb des Mediums
- mit schwarzem Handrad
- totraumfrei
- mit Offenstellungsanzeige
Normen & Zulassungen
- DVGW-Zulassung bis DN 80
- WRAS-Zulassung
- KIWA-Zulassung bis DN 100
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213 / DIN EN 558-1
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

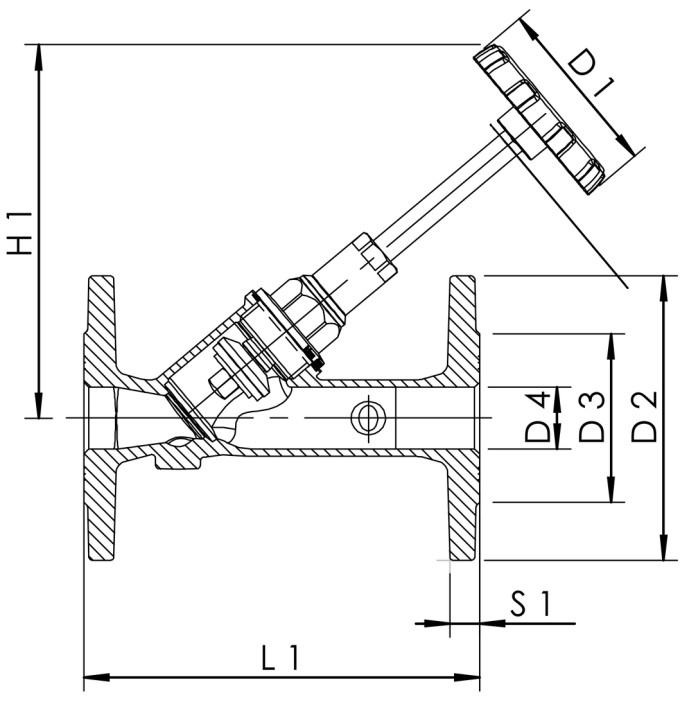

Technische Daten
| Bestellnr. | DN | Anzahl Bohrungen | D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
H1 (mm) |
L1 (mm) |
S1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1350102500 | 25 | 4 | 70 | 115 | 68 | 25 | 149 | 160 | 12 | 1 | 24,2 | 2,78 |
| 1350103200 | 32 | 4 | 70 | 140 | 78 | 32 | 173 | 180 | 13 | 1,2 | 37,7 | 4,07 |
| 1350104000 | 40 | 4 | 70 | 150 | 88 | 40 | 177 | 200 | 14 | 1,3 | 55,4 | 5,59 |
| 1350105000 | 50 | 4 | 90 | 165 | 102 | 50 | 221 | 230 | 14 | 0,8 | 112,5 | 6,44 |
| 1350106500 | 65 | 4 | 90 | 185 | 122 | 65 | 294 | 290 | 15 | 1,6 | 132,6 | 9,80 |
| 1350108000 | 80 | 8 | 120 | 200 | 138 | 80 | 327 | 310 | 16 | 1,4 | 216,3 | 12,15 |
| 1350110000 | 100 | 8 | 120 | 220 | 158 | 100 | 302 | 350 | 18 | 2,7 | 240 | 19,25 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1350102500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350103200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350104000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350105000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350106500 | 65 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350108000 | 80 | 3D Daten anzeigen | Kennlinie anzeigen |
| 1350110000 | 100 | 3D Daten anzeigen | Kennlinie anzeigen |
