- Druckstufe PN 16

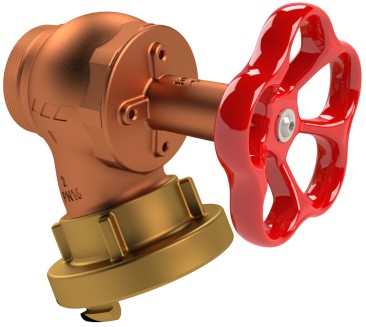

Schlauchanschlussventil Wandhydrant Typ F
Figur 112 02
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einsetzbar in Löschwasser-Trocken- und Nassleitungen
- Oberteil geeignet zur Aufnahme eines Grenztasters
Produktmerkmale
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einsetzbar in Löschwasser-Trocken- und Nassleitungen
- Oberteil geeignet zur Aufnahme eines Grenztasters
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel drehbar gelagert, gegen Druckschläge gesichert
- Eingang Außengewinde, Ausgang Messing-C-Kupplung
Normen & Zulassungen
- DIN 14461-3 / DIN 14462 / UBA BWGL Metalle & DVGW W 551-8
Technische Daten

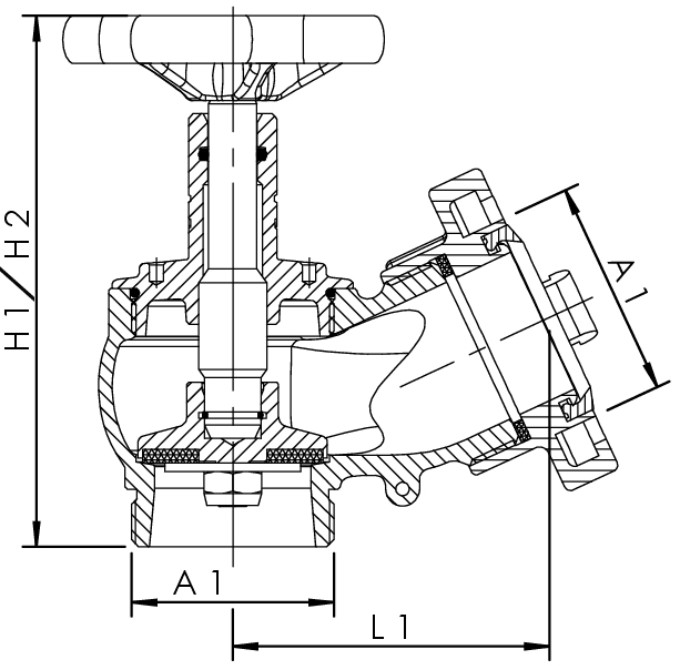

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 1120205000 | 50 | G 2 | 95 | 156 | 173 | 93 | 3,9 | 55 | 2,68 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1120205000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
