- Druckstufe PN 10
- max. Betriebstemperatur 60 °C
- kurzfristige Spitzentemperatur 65 °C

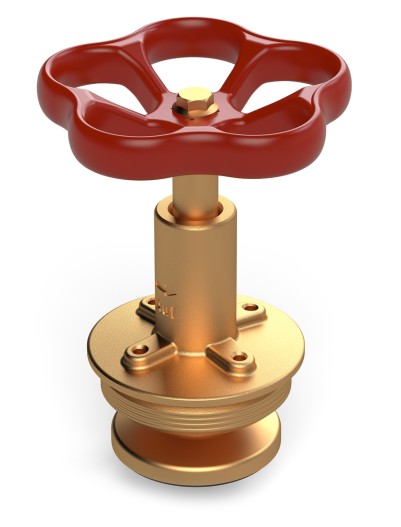

FK-4 Systemtrenner-Auslaufventil BA
Figur 367 01 050
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Eingang Rohraußengewinde
Produktmerkmale
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Eingang Rohraußengewinde
- EPDM-Sitzdichtung
- Kegel aus Rotguss
- integrierter eingangsseitiger Edelstahl-Schmutzfänger
- integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
- mit kontrollierbarer Mitteldruckkammer
- Prüfnocken zum Anschluss der Prüfventile
- Kunststoff-Ablaufanschluss nach DIN EN 1717
- totraumfrei
- Einbaulage waagerecht, Ablaufventil unten
- mit Absperrfunktion zur Wartung
- ausgangsseitig G 2 nach ISO 228 inklusive Alu-C-Kupplung
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- KIWA-Zulassung
- BELGAQUA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach DVGW W 408
- nach UBA BWGL Metalle
- DIN EN 10226 / DIN EN 1717

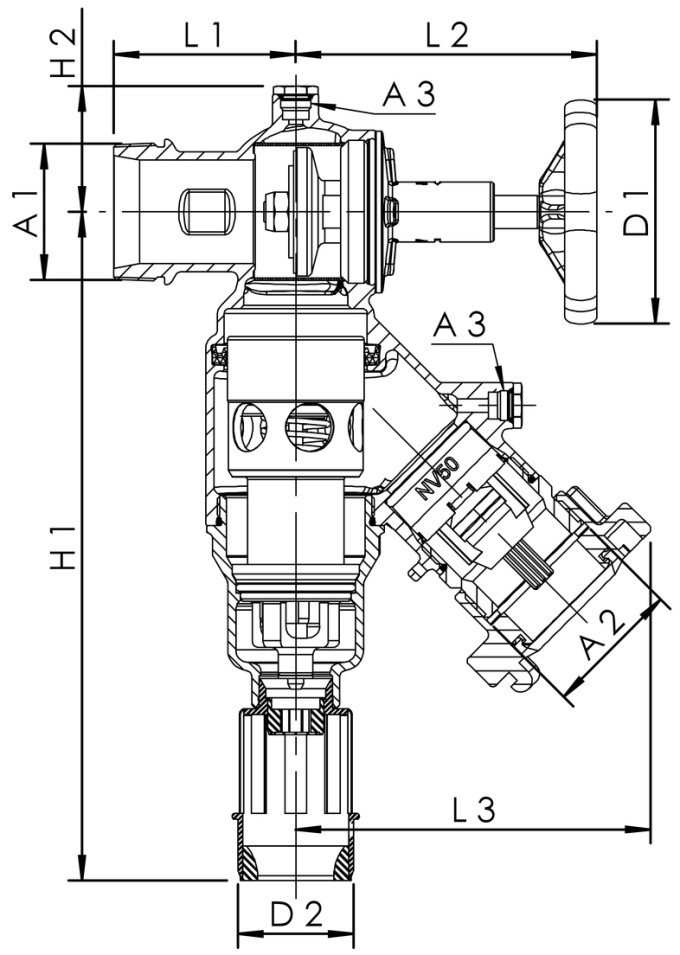

Technische Daten
| Bestellnr. | DN | A1 | A2 | A3 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3670105000 | 50 | G 2 | G 2 | G 1/4 | 100 | 50 | 290 | 55 | 73 | 131 | 152 | 50 | 5,06 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 3670105000 | 50 | 3D Daten anzeigen |
