Dämmschalen

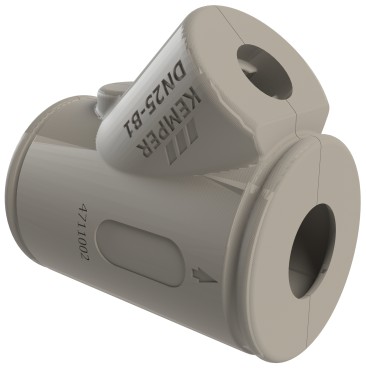

Dämmschale für Schrägsitzventile

Figur 471 10

  • für Freistrom-Absperrventile
  • geschlossenzellig geschäumtes Polyethylen, schalldämmend
  • einfache Montage durch Verschlussclipse oder mit handelsüblichen Klebern diffusionsdicht verschließbar
Downloads
/media/crossbase/fot_pro_per_47110__sall__ainfs__v2.jpg_lj_366x382.jpg
/media/crossbase/zei_pro_sch_47110__sall__ainfs__v1.jpg_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • für Freistrom-Absperrventile
  • geschlossenzellig geschäumtes Polyethylen, schalldämmend
  • einfache Montage durch Verschlussclipse oder mit handelsüblichen Klebern diffusionsdicht verschließbar
  • nicht passend für Freistrom-Absperrventil mit Flanschanschluss

Normen & Zulassungen

  • zur Einhaltung der Anforderung gemäß GEG 2023
  • Baustoffklasse B1 nach DIN 4102
  • CE-Kennzeichnung

Technische Daten

  • min. Betriebstemperatur -40 °C
  • max. Betriebstemperatur 90 °C
/media/crossbase/zei_pro_sch_47110__sall__ainfs__v1.jpg_lj_404xy.jpg
/media/crossbase/zei_pro_sch_47110__sall__ainfs__v1.jpg_lj_680xy.jpg

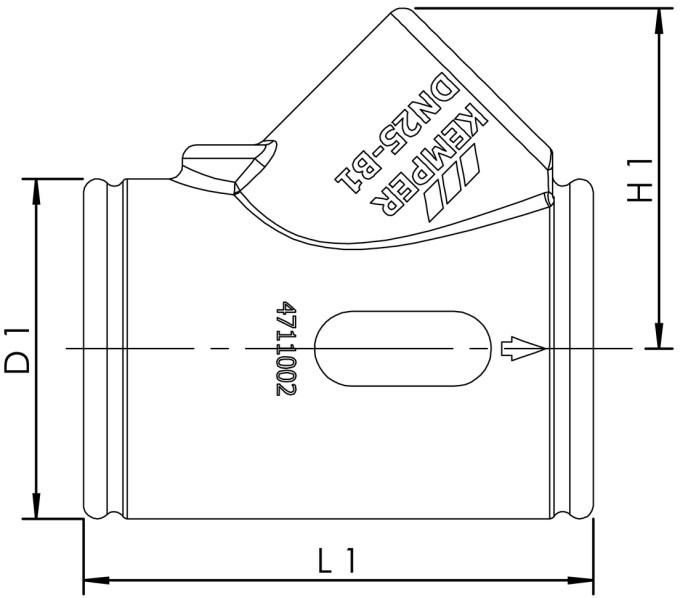

Bestellnr. DN D1
(mm)		 H1
(mm)		 L1
(mm)		 kg
4711001500 15 70 76 125 0,02
4711002000 20 80 83 135 0,02
4711002500 25 100 103 150 0,03
4711003200 32 115 103 175 0,05
4711004000 40 130 124 200 0,06
4711005000 50 150 149 225 0,08

Downloads

Datenblatt
Dateityp
Produktdatenblatt
pdf
Prospekte
Dateityp
Gebäudetechnik Armaturen und Systeme
pdf (15,76 MB)
Technische Informationen
Dateityp
Nachhaltigkeitshinweis
pdf (0,11 MB)
Ersatzteilhandbuch 2024
pdf (4,88 MB)
