- Druckstufe PN 16
- max. Betriebstemperatur 110 °C

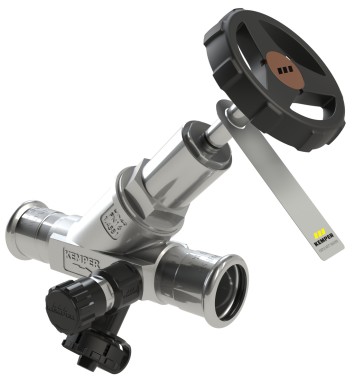

NIRO Freistrom-Kombi-Rückflussverhinderer, mit Entleerventil, MAPRESS
Figur 060 01
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus Edelstahl
- wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
- EPDM-Sitzdichtung
- Pressanschluss Geberit MAPRESS Edelstahl
- Entleerventil seitlich, mit drehbarem Schlauchanschluss G 3/4 und Kappe
- mit Prüfeinrichtung
- Rückflussverhinderer mit Edelstahl-Schließfeder
- verschleißfester Ventilsitz aus Edelstahl
- mit schwarzem Handrad
- totraumfrei
- für waagerechten und senkrechten Einbau geeignet
- mit Offenstellungsanzeige
Normen & Zulassungen
- nach DVGW-Bestimmungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- gem. DIN EN 13959-Bestimmungen
- ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT

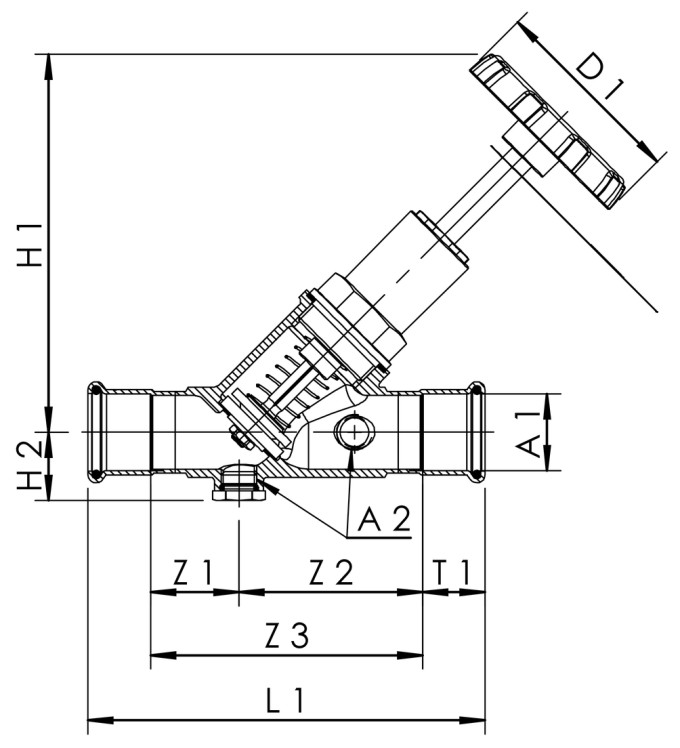

Technische Daten
| Bestellnr. | DN | A1 (mm) |
A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
Zeta | ∆ pÖff. (hPa) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0600101500 | 15 | 15 | G 1/4 | 60 | 100 | 20 | 112 | 20 | 22 | 50 | 72 | 4,9 | 120 | 4,03 | 0,51 |
| 0600102000 | 20 | 22 | G 1/4 | 60 | 120 | 21,5 | 125 | 21 | 26 | 57 | 83 | 3,6 | 110 | 8,3 | 0,69 |
| 0600102500 | 25 | 28 | G 1/4 | 70 | 140 | 25 | 146 | 23 | 35,5 | 64,5 | 100 | 2,9 | 130 | 14,6 | 1,01 |
| 0600103200 | 32 | 35 | G 1/4 | 70 | 165 | 26,5 | 167 | 26 | 34 | 80,5 | 115,5 | 2,6 | 80 | 25,3 | 1,43 |
| 0600104000 | 40 | 42 | G 1/4 | 90 | 190 | 30 | 189 | 30 | 36 | 93 | 129 | 3,1 | 80 | 35,9 | 2,13 |
| 0600105000 | 50 | 54 | G 1/4 | 90 | 230 | 35,5 | 222 | 35 | 41 | 111 | 152 | 2,3 | 70 | 64,7 | 3,08 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 0600101500 | 15 | 3D Daten anzeigen |
| 0600102000 | 20 | 3D Daten anzeigen |
| 0600102500 | 25 | 3D Daten anzeigen |
| 0600103200 | 32 | 3D Daten anzeigen |
| 0600104000 | 40 | 3D Daten anzeigen |
| 0600105000 | 50 | 3D Daten anzeigen |
