Handrad
Figur G0100
- Farbton: rot
- passend für Freistrom-Absperrventile
Produktmerkmale
- Farbton: rot
- passend für Freistrom-Absperrventile

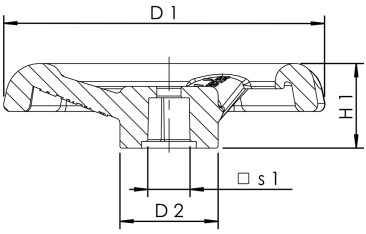

| Bestellnr. | für DN | D1 (mm) |
D2 (mm) |
H1 (mm) |
S1 (mm) |
für Baureihe | kg |
|---|---|---|---|---|---|---|---|
| G01000600612000 | 15-20 | 60 | 19 | 17,5 | 6 | Edelstahl | 0,02 |
| G01000600712000 | 15-20 | 60 | 19 | 17,5 | 7 | Rotguss | 0,02 |
| G01000700813200 | 25-40 | 70 | 21,5 | 18,5 | 8 | Rotguss und Edelstahl | 0,02 |
| G01000900915000 | 50 | 90 | 25 | 23,5 | 9 | Rotguss und Edelstahl | 0,04 |
| G01001201218000 | 65-80 | 120 | 30 | 26 | 12 | Rotguss | 0,09 |
