- Schutzart IP68
- Schaltleistung 230 V, 0,04 A
- Anschlusskabellänge 1 m
- Kabelquerschnitt 2 x 0,25 mm²

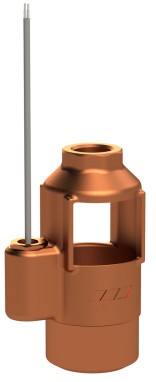

KHS Freier Ablauf mit Überlaufüberwachung
Figur 688 00
- zur Überwachung von rückdrückendem Schmutzwasser
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einfache Wartung im eingebauten Zustand
Produktmerkmale
- zur Überwachung von rückdrückendem Schmutzwasser
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einfache Wartung im eingebauten Zustand
- zur Anbindung an KHS Systemsteuerungen, KHS Timer und Leckage-Sicherheitssystem
- in Kombination mit KHS VAV-PLUS Vollstrom-Absperrventilen
- Innengewinde
- Ablaufvorrichtung nach DIN EN 1717 mit eingebautem Schwimmerschalter
- 0=Öffner, optional durch Umdrehen des Schwimmers S=Schließer
- Einbaulage vertikal
Normen & Zulassungen
- WRAS-Zulassung
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

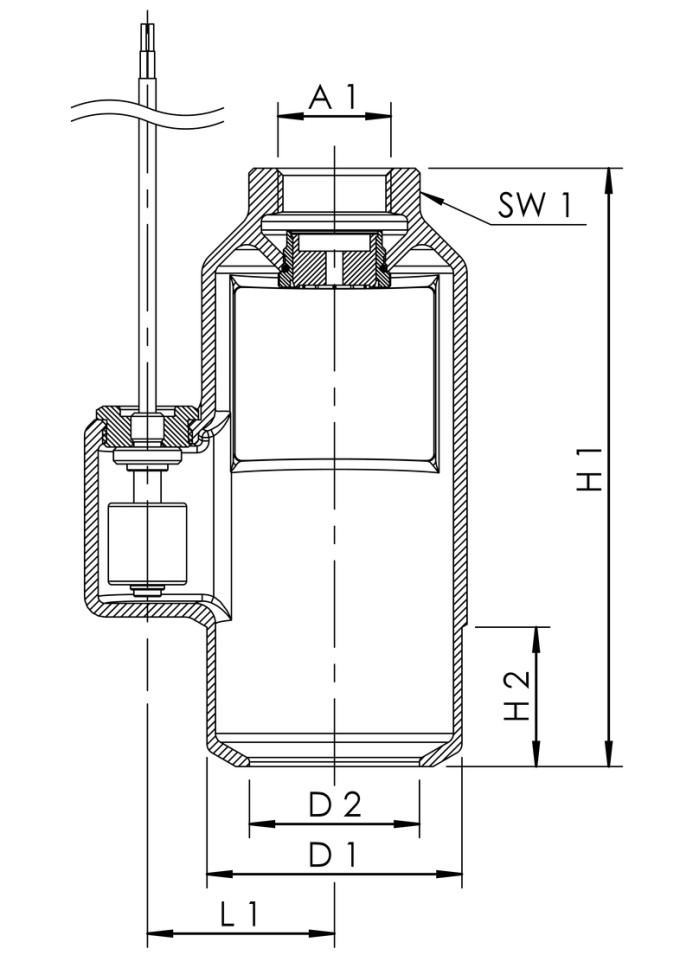

Technische Daten
| Bestellnr. | für DN | A1 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
SW1 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 6880002000 | 15-20 | Rp 3/4 | 75 | 50 | 176 | 41 | 55 | 48 | 75 | 1,55 |
| 6880002500 | 25 | Rp 1 | 75 | 50 | 176 | 41 | 55 | 48 | 75 | 1,52 |
| 6880003200 | 32 | Rp 1 1/4 | 75 | 50 | 176 | 41 | 55 | 48 | 75 | 1,44 |
