- min. Umgebungstemperatur 0 °C
- max. Umgebungstemperatur 50 °C
- Schutzart IP54
- Spannungsversorgung 230 V AC
- externer Eingang 230 V
- Schaltleistung 230 V, 2 A
- potentialfreies Alarmrelais, max. 230 V, 2 A
- Eigenverbrauch 3 W
KHS Mini-Systemsteuerung SLAVE
Figur 686 02 006
- zur Durchführung, Protokollierung und Überwachung von Wasserwechselmaßnahmen im PWC und PWH
- als Erweiterungsmodul zur KHS Mini-Systemsteuerung MASTER 2.0/2.1
- über CAN-Bus im MASTER/SLAVE-System um 62 Einheiten erweiterbar
Produktmerkmale
- zur Durchführung, Protokollierung und Überwachung von Wasserwechselmaßnahmen im PWC und PWH
- als Erweiterungsmodul zur KHS Mini-Systemsteuerung MASTER 2.0/2.1
- über CAN-Bus im MASTER/SLAVE-System um 62 Einheiten erweiterbar
- zum Anschluss von max. jeweils einem KHS VAV oder KHS VAV-PLUS oder KHS CoolFlow Kaltwasser-Regulierventil, KHS Temperaturmessarmatur Pt1000, KHS CONTROL-PLUS und KHS Überlaufüberwachung
- Betriebsarten: Zeit-, Temperatur-, Volumenstrom- und Routinesteuerung
- Einstellungen werden mittels CAN-Bus vom MASTER 2.0/2.1 übernommen
- zur Wandmontage geeignet
- Betriebsarten (16 Speicherplätze): Zeit-, Temperatur-, Volumenstrom-, Routinesteuerung, Sicherung / Leckageschutz und Datalogging
- bei direktem Anschluss von VAV oder VAV-PLUS Vollstromabsperrventilen oder CoolFlow Kaltwasser-Regulierventilen ist ausschließlich die 230 Volt Variante kompatibel
- bitte Inbetriebnahme und Wartung gem. Bedienungsanleitung bauseits durchführen oder optional beauftragen

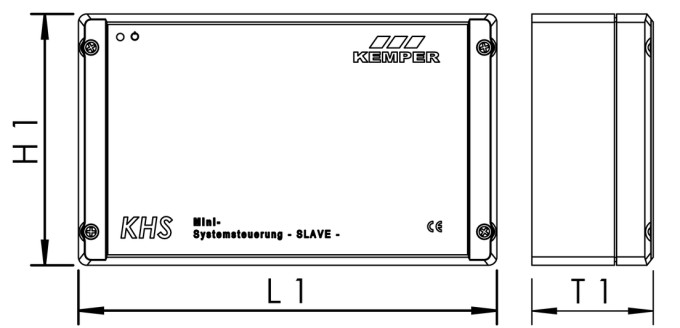

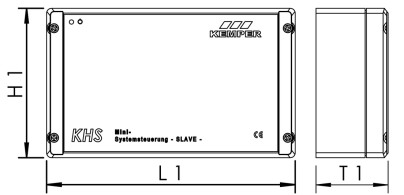

Technische Daten
| Bestellnr. | H1 (mm) |
L1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|
| 6860200600 | 120 | 200 | 58 | 0,61 |
