- Druckstufe PN 16
- max. Betriebstemperatur 65 °C

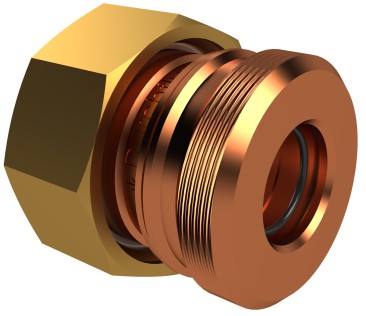

DMB Durchflussmengenbegrenzer
Figur 697
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- zur vordruckunabhängigen Begrenzung der Durchflussmenge
- Eingang Überwurfmutter, Ausgang Außengewinde
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- zur vordruckunabhängigen Begrenzung der Durchflussmenge
- Eingang Überwurfmutter, Ausgang Außengewinde
- totraumfrei
- für waagerechten und senkrechten Einbau geeignet
Normen & Zulassungen
- WRAS-Zulassung als Sammelzulassung der Figur 684
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

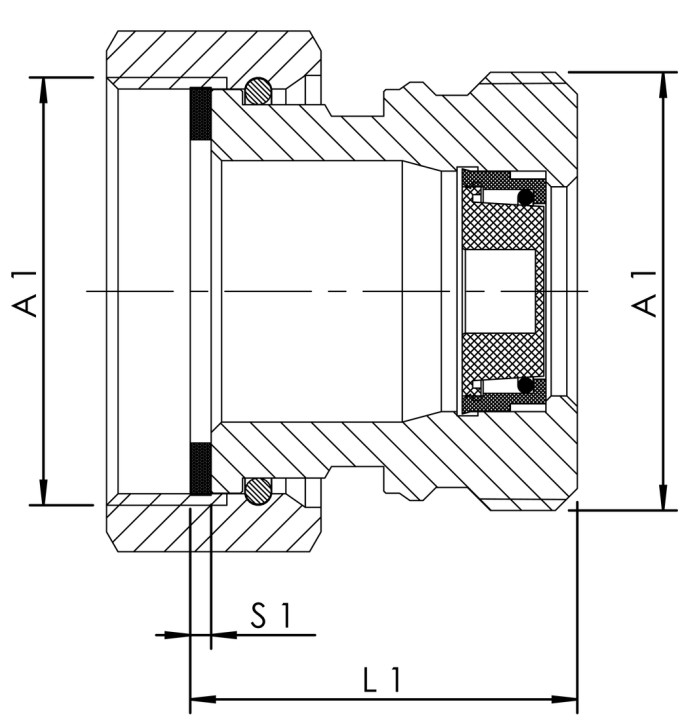

| Bestellnr. | DN | A1 | L1 (mm) |
S1 (mm) |
Durchflussmenge (l/min) |
Farbe Mengen- regler |
max. Fließdruck (MPa) |
min. Fließdruck (MPa) |
Toleranz bei zulässigem Fließdruck |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 6970101500 | 15 | G 3/4 | 37 | 2 | 4 | dunkelgrau | 1 | 0,05 | +/- 15 % | 0,14 |
| 6970201500 | 15 | G 3/4 | 37 | 2 | 10 | blau | 1 | 0,1 | +/- 10 % | 0,13 |
| 6970301500 | 15 | G 3/4 | 37 | 2 | 20 | grün | 1 | 0,1 | +/- 10 % | 0,13 |
| 6970102000 | 20 | G 1 | 37 | 2 | 38 | schwarz | 1 | 0,2 | +/- 10 % | 0,17 |
| 6970102500 | 25 | G 1 1/4 | 37 | 2 | 70 | blau | 1 | 0,2 | +/- 10 % | 0,31 |
| 6970103200 | 32 | G 1 1/2 | 38 | 2 | 110 | weiß | 1 | 0,2 | +/- 20 % | 0,40 |
