- Druckstufe PN 10
- max. Betriebstemperatur 200 °C

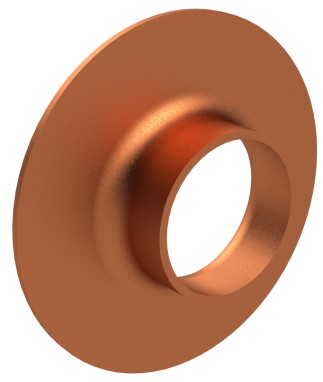

Winkelbordscheiben
Figur 425 00
- passend für Losflansch
- aus Reinkupfer
Produktmerkmale
- passend für Losflansch
- aus Reinkupfer

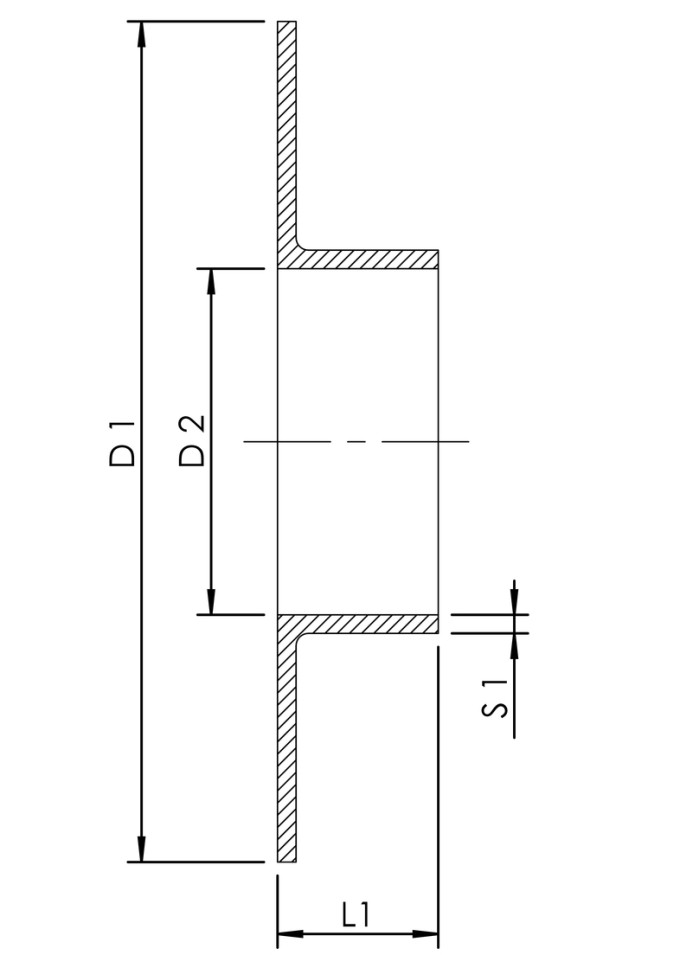

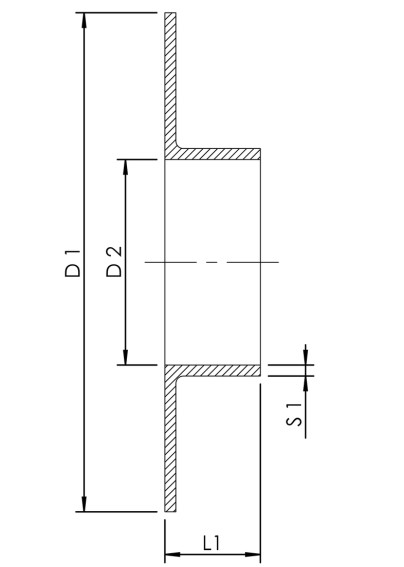

Technische Daten
| Bestellnr. | DN | A1 (mm) |
D1 (mm) |
D2 (mm) |
L1 (mm) |
S1 (mm) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| 4250001500 | 15 | 15 | 45 | 15 | 9 | 1,5 | 0,03 |
| 4250001800 | 15 | 18 | 45 | 18 | 9 | 1,5 | 0,03 |
| 4250002000 | 20 | 22 | 58 | 22 | 10,5 | 1,5 | 0,05 |
| 4250002500 | 25 | 28 | 68 | 28 | 13 | 1,5 | 0,07 |
| 4250003200 | 32 | 35 | 78 | 35 | 15 | 1,5 | 0,09 |
| 4250004000 | 40 | 42 | 88 | 42 | 15 | 2 | 0,10 |
| 4250005000 | 50 | 54 | 102 | 54 | 17 | 2 | 0,16 |
| 4250007600 | 65 | 76 | 122 | 76 | 21 | 2 | 0,19 |
| 4250008900 | 80 | 89 | 138 | 89 | 23 | 2 | 0,23 |
| 4250010800 | 100 | 108 | 158 | 108 | 19 | 2,5 | 0,40 |
| 4250013300 | 125 | 133 | 188 | 133 | 22 | 3 | 0,62 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 4250001500 | 15 | 3D Daten anzeigen |
| 4250001800 | 15 | 3D Daten anzeigen |
| 4250002000 | 20 | 3D Daten anzeigen |
| 4250002500 | 25 | 3D Daten anzeigen |
| 4250003200 | 32 | 3D Daten anzeigen |
| 4250004000 | 40 | 3D Daten anzeigen |
| 4250005000 | 50 | 3D Daten anzeigen |
| 4250007600 | 65 | 3D Daten anzeigen |
| 4250008900 | 80 | 3D Daten anzeigen |
| 4250010800 | 100 | 3D Daten anzeigen |
| 4250013300 | 125 | 3D Daten anzeigen |
